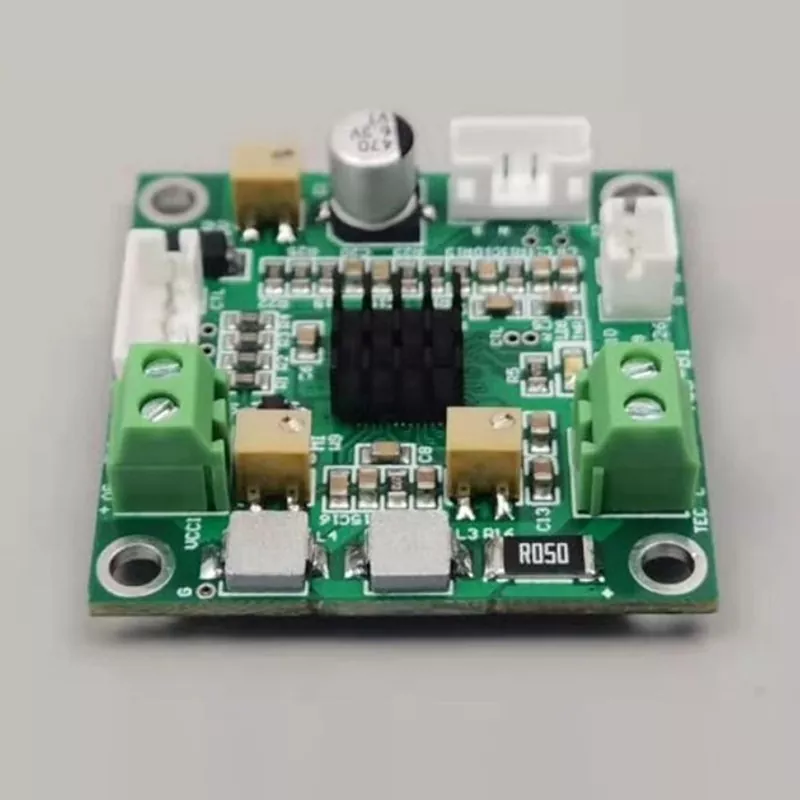

ATC-M1 Температурен регулатор с PID с кратък цикъл

X-Meritan разработва термоелектрически материали, охладители, NTC компоненти и температурни контролери за управление на топлината на полупроводниците. Температурният контролер ATC-M1 с PID с кратък цикъл комбинира компактна платка с размери 34 mm x 20 mm с PID контрол с кратък цикъл, 10K NTC температурна обратна връзка и TEC контрол на изхода за микро обекти с ниска топлинна инерция. Работи на 3,0 V–5,0 V DC, поддържа температурен диапазон по подразбиране от +10 до +40 градуса C и има фабрично зададена температура по подразбиране от 25 градуса C. Температурата може да се регулира чрез потенциометър W9 или аналогов вход, с определена стабилност на контрола на температурата от 0,001 градуса C.

Ключови характеристики

PID управление с кратък цикъл

Температурният регулатор ATC-M1 с PID с кратък цикъл използва подход за обратна връзка с PID с кратък цикъл, предназначен за микрообекти с ниска топлинна инерция. Честото коригиращо действие помага на контролера да реагира на промените в топлинното състояние на контролирания обект, без да разчита на по-голямата топлинна реакция, свързана с конвенционалните системи.

Компактна структура на борда

С размери от само 34 mm x 20 mm и обща височина от 15,5 mm, ATC-M1 е подходящ за компактни модули за термичен контрол. Неговият малък форм-фактор е особено подходящ за миниатюрни оптични, сензорни и електронни структури, където наличното вътрешно пространство е ограничено.

TEC контрол на изхода

Контролерът е проектиран да работи с термоелектрически охлаждащи компоненти. Максималният му TEC ток е 2,5 A, докато максималното TEC напрежение е 4,3 V при захранване от 5 V или 2,5 V при захранване от 3,3 V. Тези дефинирани ограничения осигуряват ясна основа за съпоставяне на контролера със свързаната TEC система.

Температурна обратна връзка

10K NTC сензор се използва за измерване на температурата и обратна връзка. Специфицираната стабилност на температурния контрол е 0,001 градуса C, осигуряваща прецизността, необходима за приложения, при които малките температурни промени могат да повлияят на работното състояние на чувствителните към температура компоненти.

Технически данни

Сравнение на дизайна

Области на приложение

1. Фотоника: X-Meritan идентифицира приложения за фотоника, включително охлаждане на детектора. Компактната структура на контролера и функцията за обратна връзка по температурата осигуряват подходящ контролен елемент за малки термоелектрически охлаждащи модули.

2. Телекомуникации: Обхватът на приложения на компанията включва термична стабилизация и охлаждане на телеком компоненти. Прецизното регулиране на температурата може да бъде включено в компактни архитектури за управление на топлината.

3. Медицинско оборудване: X-Meritan изброява PCR усилватели и свързани с температурата приложения в медицината. Контролът на температурата е важна част от системите, където работните условия зависят от контролирана топлинна среда.

4. Aerospace Sensing: Аерокосмическите приложения на компанията включват сензори за откриване на лед, сензори за топлинен поток и IR сензори. Компактните компоненти за термичен контрол могат да формират част от чувствителни към температура сензорни системи.

5. Автомобилна електроника: X-Meritan също идентифицира термична стабилизация за LiDAR, AR и детектори, разширявайки уместността на компактното термоелектрическо управление към автомобилни и електронни сензорни приложения. Температурният регулатор ATC-M1 с PID с кратък цикъл може да се счита за компактни архитектури за управление на топлината, където контролираният обект има малка топлинна маса.

Системна интеграция

1. Електрически граници на TEC: Температурният контролер ATC-M1 с PID с кратък цикъл работи в рамките на посочените максимални стойности на напрежение и ток.

2. Температурна обратна връзка: 10K NTC входът осигурява пътя за температурна обратна връзка за системата за управление.

3. Температурен диапазон: Обхватът на контрол на температурата по подразбиране е от +10 до +40 градуса C, с фабрично зададена температура от 25 градуса C.

4. Изходни настройки: Фабричното максимално изходно напрежение по подразбиране е 2,0 V, докато фабричният максимален изходен ток е 1,0 A.

5. Метод на регулиране: Регулирането на температурата може да се извърши чрез потенциометъра W9, като се поддържа и аналогов температурен вход.

6. Конфигурация на продукта: За приложения, изискващи различна конфигурация, X-Meritan заявява, че продуктите могат да бъдат произведени според чертежи или мостри. Процесът на обслужване включва комуникация на ранен етап, потвърждение на проба и производство след потвърждение.

Възможност X-Meritan

ATC-M1 е част от портфолиото на X-Meritan за термоелектрически технологии, което обхваща термоелектрически материали, термоелектрически охладители, TEC модули, NTC компоненти и температурни контролери. Тази структура на продукта свързва платката за контрол на температурата с термоелектрическите компоненти и сензорните елементи, използвани в компактните системи за управление на топлината.

Пълна термоелектрическа технологична верига

Възможностите на X-Meritan обхващат разработването на термоелектрически материали, персонализиране на основните компоненти и проектиране на решения за разсейване на топлината. За ATC-M1 този технически обхват е пряко свързан с TEC изходния контрол, NTC температурната обратна връзка и изискванията за управление на топлината на компактните електронни и оптични модули.

5 основни области на приложение

X-Meritan съобщава за приложения в пет основни области: оптични комуникации, индустриално медицинско оборудване, интелигентна автомобилна електроника, потребителска електроника и изследователски институции. Тези области на приложение осигуряват подходяща техническа основа за ATC-M1, особено когато се изисква компактно термоелектрическо охлаждане и контролирани работни температури.

Сътрудничество на компанията от Fortune 500

X-Meritan заявява, че си сътрудничи с компании от Fortune 500 и няколко национални ключови лаборатории. Този опит е от значение за разработването и прилагането на термоелектрически компоненти и технологии за контрол на температурата, използвани в специализирани електронни системи и системи за управление на топлината.

Множество производствени процеси

Производственото оборудване, изброено от X-Meritan, включва пещи за потапяне на калай, машини за вибрационни въртящи се форми, машини за заваряване, фурни, машини за дозиране, автоматични машини за запечатване, оборудване за запояване чрез претопяване и напълно автоматични машини за печат. Тези производствени процеси поддържат производството на свързани с термоелектричество компоненти и електронни продукти за контрол на температурата.

55% разпределение на европейския пазар

X-Meritan съобщава, че Европа представлява 55% от международното му пазарно разпространение, докато Северна Америка представлява 15%, Югоизточна Азия 15% и други пазари 15%. Международният опит в приложението подкрепя опита на компанията в доставката на термоелектрически продукти и продукти за управление на температурата за различни технически среди.

6. Поддръжка на интегрирано термично решение

Освен отделните компоненти за контрол на температурата, X-Meritan осигурява проектиране на решения за разсейване на топлината и поддръжка при избора на продукти. Това позволява температурният контролер ATC-M1 с PID с кратък цикъл да се разглежда заедно със съответния термоелектрически охладител, NTC компонент и изисквания за управление на топлината, а не като изолирана контролна платка.

ЧЗВ

Въпрос: Какъв тип температурен сензор използва ATC-M1?

О: Използва 10K NTC температурен сензор за измерване на температурата и обратна връзка.

Въпрос: Каква е стабилността на контрола на температурата?

О: Определената стабилност на температурния контрол е 0,001 градуса C.

Въпрос: Какъв е максималният TEC ток?

A: Максималният TEC ток е 2,5 A.

Въпрос: Какъв е размерът на контролера?

О: Температурният контролер ATC-M1 с PID с кратък цикъл има размери на платката от 34 mm x 20 mm, с обща височина от 15,5 mm.

Въпрос: Каква е температурата по подразбиране?

О: Фабрично зададената температура по подразбиране е 25 градуса C, с контролен диапазон по подразбиране от +10 до +40 градуса C.

Въпрос: Може ли X-Meritan да разработва продукти според чертежи или мостри?

A: Да. X-Meritan заявява, че може да произвежда продукти по чертежи или проби, с потвърждение на пробата преди производството.
