TCB-SS Температурен контролер с ултракомпактен размер и проектиран за Micro TEC

X-Meritan произвежда TCB-SS температурен контролер с ултракомпактен размер и проектиран за приложения с Micro TEC, където пространството на платката, температурната стабилност и контролираният TEC изход трябва да се разглеждат заедно. TCB-SS интегрира температурно отчитане и управление на TEC на малка контролна платка, позволявайки Micro TEC да бъде регулиран чрез верига за контрол на температурата, базирана на обратна връзка.

Контролерът е проектиран около формат на компактна платка, а не като архитектура за контрол на температурата с общо предназначение. Той използва 10K NTC сензор като вход за отчитане на температурата по подразбиране и поддържа TEC напрежение по подразбиране от 4,5 V с максимален TEC ток от 3 A, което прави платката подходяща за миниатюрни системи за управление на топлината.

Параметри

Контролна структура

Температурна обратна връзка

10K NTC открива температурни промени и изпраща сигнал към контролера.

PID контрол

Контролерът сравнява измерената температура с целевата стойност и регулира изхода на Micro TEC чрез PID управление.

Непрекъснато шофиране

Непрекъснатият изход регулира TEC задвижването по време на работа, вместо да разчита само на просто включване/изключване.

Ключови характеристики

Ултракомпактна дъска

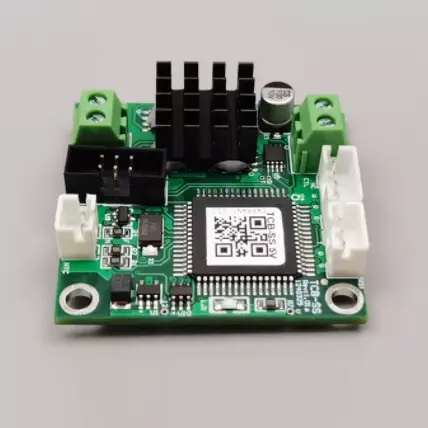

С размери 4 cm × 4 cm × 1,28 cm, температурният контролер TCB-SS с ултракомпактен размер и проектиран за Micro TEC е предназначен за Micro TEC системи с ограничено пространство за инсталиране.

0.01°C Контрол на температурата

Контролерът осигурява 0,01°C точност на регулиране на температурата и 0,01°C точност на зададената температура за прецизно термично регулиране.

>94% изходна ефективност

С изходна ефективност над 94%, контролерът осигурява ефективно управление на TEC в компактни системи за контрол на температурата.

4.5V TEC изход, 3A макс.

TEC напрежението по подразбиране е 4,5 V, с максимален TEC ток от 3 A, за съвместими Micro TEC приложения.

10K NTC сензор за температура

Сензорът по подразбиране е 10K NTC с B-стойност 3950, осигуряващ температурна обратна връзка за контролния контур.

-60°C до +170°C Измерване

Диапазонът на измерване на температурния контрол е от -60°C до +170°C, докато посоченият диапазон на контролната температура е от -20°C до +100°C.

Интегрирана защита

Вградените функции включват свръхток, пренапрежение, ограничаване на температурата и откриване на отворено/късо съединение на TEC за наблюдение на контролера и свързания TEC по време на работа.

Съвместимост

Преди интегриране електрическите изисквания на TEC, характеристиките на NTC, целевата температура и захранването на платката трябва да бъдат проверени спрямо спецификациите на контролера.

Области на приложение

Прецизни оптични модули

Температурният контролер TCB-SS с ултракомпактен размер и проектиран за Micro TECs осигурява компактен температурен контрол за оптични модули, където се изискват стабилни топлинни условия.

Лазерни диодни системи

Той може да управлява съвместим Micro TEC за регулиране на температурата на лазерните диоди в компактни оптични системи.

Миниатюрно лабораторно оборудване

Компактният контролер е подходящ за лабораторни инструменти, които изискват регулиране на температурата на базата на Micro TEC в ограничено пространство за инсталиране.

Преносимо диагностично оборудване

TCB-SS поддържа контрол на температурата в компактни диагностични устройства, където размерът на платката и термичното регулиране са важни конструктивни фактори.

Инфрачервени и CCD сензори

Контролерът може да се интегрира с Micro TEC системи за регулиране на температурата на чувствителни към температура инфрачервени детектори и CCD сензори.

ЧЗВ

Q1: За какъв тип TEC е проектиран контролерът?

A1: Температурният регулатор TCB-SS с ултракомпактен размер и проектиран за Micro TEC е предназначен за Micro TEC приложения. Свързаният TEC трябва да се провери спрямо определеното 4,5 V TEC напрежение по подразбиране и 3 A максимален ток.

В2: Каква конфигурация на NTC сензор се използва?

A2: Конфигурацията за отчитане на температурата по подразбиране е 10K NTC с B-стойност 3950. Други изисквания към сензора трябва да бъдат потвърдени по време на спецификацията на проекта.

Q3: Каква е разликата между диапазона на измерване и контролния диапазон?

A3: Диапазонът на измерване на температурния контрол е от -60°C до +170°C, докато посоченият диапазон на контролната температура е от -20°C до +100°C. Диапазонът на измерване показва възможността за отчитане на температурата, докато диапазонът на управление определя определения диапазон за регулиране на температурата.

В4: Какво захранване изисква платката?

A4: Захранващото напрежение на платката е 5V ±10% DC. Системата трябва да осигури подходящ източник на захранване, който остава в рамките на този определен входен диапазон.

Q5: Какъв е максималният наличен ток за TEC?

A5: Максималният определен TEC ток е 3A, с TEC напрежение по подразбиране от 4,5 V. Действително свързаният TEC трябва да бъде избран според неговите електрически изисквания и ограниченията на контролера.

Q6: Каква температурна точност може да осигури контролерът?

A6: Посочената точност на контрол на температурата е 0,01°C, а точността на зададената температура също е посочена като 0,01°C.

Q7: Какви защитни функции са включени?

A7: Контролерът включва защита от свръхток, защита от пренапрежение, ограничаване на температурата и TEC откриване на отворена верига и късо съединение.
