Инженер-конструктор работи върху ново медицинско диагностично устройство. Устройството изисква малка охлаждаща зона, която може да поддържа точна температура от 4°C, с възможност за превключване към отопление за различен тест. Охлаждането трябва да е компактно, без вибрации и да може да работи във всяка ориентация. Конвенционалните охлаждащи устройства - компресори, вентилатори и топлообменници - не могат да отговорят на тези изисквания. Те са твърде големи, твърде шумни и твърде негъвкави. Решението е термоелектрически охладител, устройство в твърдо състояние, което използва ефекта на Пелтие за изпомпване на топлина. Ефектът на Пелтие е феноменът, който отличаваТермоелектрически охладителиот всички други технологии за охлаждане. Това е причината да могат да бъдат миниатюризирани, защо нямат движещи се части и защо могат незабавно да превключват от охлаждане към отопление. За инженерите по доставките и продуктовите дизайнери разбирането на ефекта на Пелтие е от съществено значение за определяне дали термоелектрическият охладител е правилният избор за конкретно приложение.
Това ръководство е написано за купувачи, които трябва да се снабдят с термоелектрически охладители и искат да разберат технологията зад тях. Ще обясним какво представлява ефектът на Пелтие, как работи, как се различава от конвенционалното охлаждане и какви спецификации имат значение при избора на термоелектрически охладител. Ние също така ще предоставим подробни параметри на продукта от нашата фабрика на адресFuzhou X-Meritan Technology Co., Ltd.Независимо дали проектирате медицински устройства, лазерни системи, автомобилни седалки или потребителска електроника, това ръководство ще ви помогне да вземете информирано решение относно термоелектрическото охлаждане.

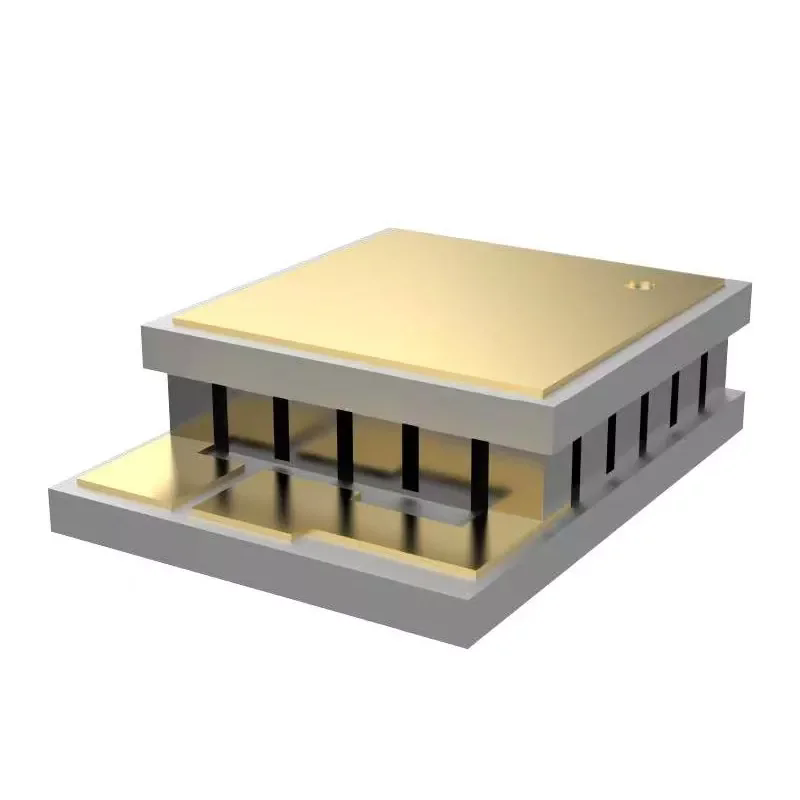

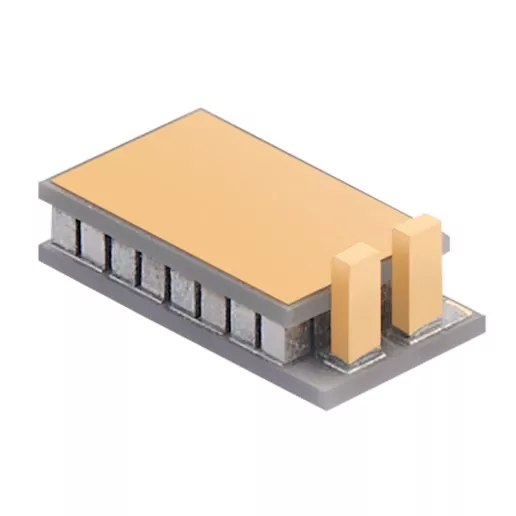

Ефектът на Пелтие е термоелектрично явление, открито от френския физик Жан Чарлз Атаназе Пелтие през 1834 г. Той описва нагряването или охлаждането, което възниква при кръстовището на два различни проводника, когато през тях преминава електрически ток. Когато токът тече в една посока, топлината се абсорбира в едното кръстовище и се освобождава в другото. Когато токът е обърнат, ефектът е обратен: горещият преход става студен, а студеният преход става горещ. Това е основният принцип зад термоелектрическите охладители. Термоелектрическият охладител, известен също като охладител на Пелтие, е твърдотелна термопомпа, която използва ефекта на Пелтие за пренос на топлина от едната страна на устройството към другата. Устройството се състои от масив от полупроводникови топчета p-тип и n-тип, които са свързани електрически последователно и термично паралелно. Пелетите са поставени между два керамични субстрата. Когато се приложи постоянен ток, електроните и дупките се движат през пелетите, носейки топлина със себе си. Резултатът е студена и гореща страна. Таблицата по-долу обобщава ключовите аспекти на ефекта на Пелтие.
| Аспект | Описание |
| Откриване | Жан Чарлз Атанас Пелтие, 1834 г |
| Принцип | Heating or cooling at a junction of dissimilar conductors |
| Посока на ефекта | Зависи от посоката на тока |
| Ключови компоненти | П-тип и N-тип полупроводникови пелети, керамични субстрати |
| Резултат | Студена страна и гореща страна |

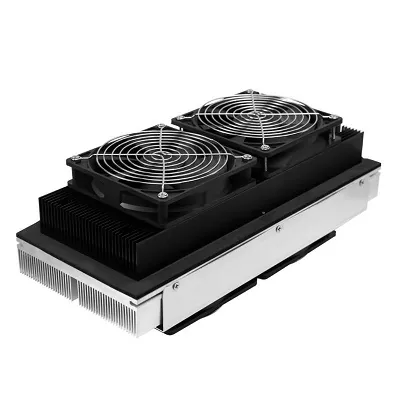

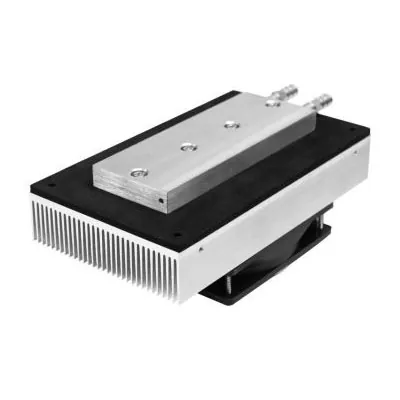

Нашата фабрика във Fuzhou X-Meritan Technology Co., Ltd. е специализирана в проектирането и производството на термоелектрически охладители, базирани на ефекта на Пелтие. Имаме богат опит в производството на полупроводникови пелети, сглобяване на модули и проектиране на термични системи. Нашите продукти се използват в широк спектър от приложения, от медицински устройства до потребителска електроника.
Термоелектрическите охладители се различават от конвенционалните охлаждащи устройства по няколко основни начина. Конвенционалните охладителни устройства, като системи за компресиране на пара, абсорбционни охладители и термопомпи, разчитат на механични компоненти – компресори, помпи и вентилатори – за циркулация на хладилен агент и пренос на топлина. Тези системи са ефективни и ефикасни за широкомащабно охлаждане, но са обемисти, шумни и имат подвижни части, които се износват. Термоелектрическите охладители нямат движещи се части. Те използват ефекта на Пелтие за изпомпване на топлина директно, без хладилен агент или механично компресиране. Това ги прави компактни, тихи, надеждни и способни да работят във всяка ориентация. Таблицата по-долу сравнява двата вида охладителни системи.
| Характеристика | Термоелектрически охладител | Конвенционално охлаждащо устройство |
| Принцип на работа | Ефект на Пелтие | Парна компресия или абсорбция |
| Движещи се части | Няма | Компресор, вентилатори, помпи |
| Хладилен агент | Няма | Задължително |
| Размер | Компактен | Голям |
| Шум | Безшумен (с изключение на вентилатора) | Шумно |
| Вибрация | Няма | да |
| Ориентация | Всякаква ориентация | Обикновено фиксирана ориентация |
| Охлаждане/Отопление | Обратимо (по текущо обръщане) | Не е обратимо (без допълнителни клапани) |
| Ефективност | По-нисък (COP обикновено 0,5 - 1,5) | По-висок (COP обикновено 2 - 4) |
| Прецизен контрол на температурата | Отлично (+/- 0,1°C) | Умерено (+/- 1°C) |
В нашата фабрика ние произвеждаме термоелектрически охладители за приложения, които изискват уникалните предимства на охлаждането в твърдо състояние. Ние помагаме на нашите клиенти да разберат компромисите между термоелектрическо и конвенционално охлаждане, за да могат да направят правилния избор за своето приложение. Нашият инженерен екип може да помогне с топлинни изчисления, избор на модул и проектиране на системата.
Когато избира термоелектрически охладител, купувачът трябва да вземе предвид няколко основни спецификации. Тези спецификации определят производителността на охладителя и неговата пригодност за приложението. Най-важните спецификации са максималната температурна разлика (ΔTmax), максималната мощност на охлаждане (Qmax), максималния ток (Imax), максималното напрежение (Vmax) и размерите на модула. ΔTmax е максималната температурна разлика, която модулът може да постигне между горещата и студената страна. Qmax е максималното количество топлина, което модулът може да изпомпва при ΔT=0. Imax и Vmax са максималните ток и напрежение, при които модулът може да работи. Таблицата по-долу обобщава тези спецификации.
| Спецификация | Описание | Типичен диапазон |
| ΔTmax | Максимална температурна разлика (топло към студено) | 60°C - 75°C |
| Qmax | Максимална охлаждаща мощност при ΔT=0 | 10 W - 200 W |
| Imax | Максимален работен ток | 2 A - 15 A |
| Vmax | Максимално работно напрежение | 3 V - 30 V |
| Размер на модула | Дължина x Ширина x Височина | 10 x 10 mm до 62 x 62 mm |
| Брой етапи | Едно или многостепенно | 1 - 5 |
Във Fuzhou X-Meritan Technology Co., Ltd. нашата фабрика произвежда термоелектрически охладители с широка гама от спецификации. Предлагаме едностъпални и многостъпални модули, с Qmax от 10 W до 200 W и ΔTmax от 60°C до 75°C. Можем също така да проектираме модули по поръчка, за да отговорим на специфични изисквания. Нашият инженерен екип може да помогне с избора на оптималния модул за вашето приложение.

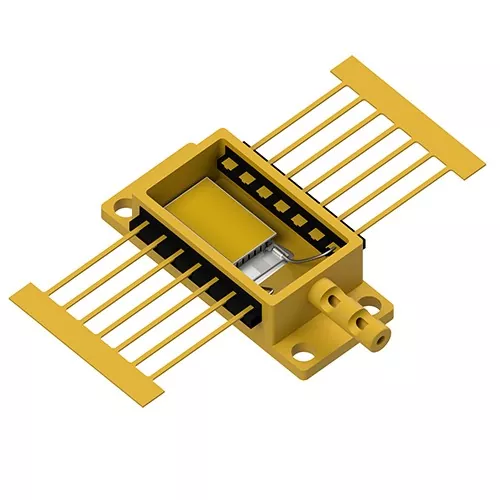

Термоелектрическите охладители са най-подходящи за приложения, които изискват едно или повече от следните: компактен размер, без движещи се части, без вибрации, прецизен контрол на температурата или възможност за превключване между охлаждане и отопление. Тези приложения обикновено се намират в индустрии като медицина, космическа индустрия, автомобилостроене, потребителска електроника и телекомуникации. В медицинската индустрия термоелектрическите охладители се използват в диагностични устройства, инсулинови охладители и лабораторно оборудване. В космическото пространство те се използват в сателитни компоненти и охлаждане на авиониката. В автомобилостроенето те се използват за охлаждане на седалки, термично управление на батерията и държачи за чаши. В потребителската електроника те се използват в преносими охладители, охладители за вино и охладители за процесори. Таблицата по-долу обобщава ключовите приложения и причините, поради които термоелектрическите охладители са подходящи за тях.
| Приложение | Ключово изискване | Защо термоелектрически охладител |
| Медицински диагностични уреди | Прецизен контрол на температурата | +/- 0.1°C точност, без вибрации |
| Лазерни системи | Компактно, прецизно охлаждане | Малък размер, бърза реакция |
| Автомобилни седалки | Охлаждане и отопление | Обратимо чрез обръщане на тока |
| Преносими охладители | Компактен, захранван от батерии | Ниска мощност, без хладилен агент |
| Телекомуникационно оборудване | Надеждни, без поддръжка | Без движещи се части, дълъг живот |
| Космонавтика | Лек, без вибрации | Компактен, твърдотелен |
В нашата фабрика работим с клиенти във всички тези индустрии, за да предоставим термоелектрически охладители, които отговарят на техните специфични изисквания. Можем да предоставим стандартни модули или възли, проектирани по поръчка. Нашият инженерен екип може да помогне с топлинни изчисления, избор на модул и системна интеграция.
Оценяването на доставчик на термоелектрически охладители изисква фокусиране върху производствените възможности, контрол на качеството, техническа поддръжка и опит. Доставчикът трябва да има способността да произвежда полупроводникови пелети и да сглобява модули според изискваните спецификации. Това изисква специализирано оборудване за рязане на пелети, запояване и тестване. Доставчикът трябва да има система за контрол на качеството, която гарантира постоянна производителност и надеждност. Това включва тестване за ΔTmax, Qmax и херметичност. Доставчикът трябва да разполага с техническа поддръжка, за да помогне при избора на модул и проектирането на топлинна система. Таблицата по-долу обобщава критериите за оценка.
| Критерий за оценка | Какво да търсите | Защо има значение |
| Производствена способност | Производство на пелети, оборудване за монтаж на модули | Гарантира качество и последователност на продукта |
| Контрол на качеството | ISO 9001, записи от изпитване | Осигурява постоянна производителност |
| Техническа поддръжка | Топлотехника, съдействие при проектиране | Помага при избора на правилния модул |
| опит | Рекорди в термоелектрическата индустрия | Демонстрира способности и надеждност |
| Персонализиране | Възможност за проектиране на персонализирани модули | Отговаря на специфични изисквания за приложение |
Нашата фабрика в X-Meritan произвежда термоелектрически охладители повече от десетилетие. Инвестирахме в усъвършенствано оборудване за производство на пелети и модулно сглобяване. Ние сме сертифицирани по ISO 9001 и поддържаме подробни записи на всички тестове за ефективност. Нашият технически екип е на разположение, за да ви помогне с избора на модул и проектирането на топлинна система. Каним ви да ни оцените по тези критерии и да ни считате за ваш партньор за термоелектрически охладители.
Следващата таблица предоставя основните продуктови параметри за нашите термоелектрически охладители. Тези модули са предназначени за широк спектър от приложения, от медицински устройства до потребителска електроника. Нашата фабрика може също да произвежда персонализирани модули, за да отговори на специфични изисквания.
| Параметър | Спецификация Диапазон | Бележки |
| ΔTmax | 60°C - 75°C | Зависи от оценката на модула |
| Qmax | 10 W - 200 W | При ΔT=0 |
| Imax | 2 A - 15 A | Максимален работен ток |
| Vmax | 3 V - 30 V | Максимално работно напрежение |
| Размер на модула | 10 x 10 mm до 62 x 62 mm | Налични персонализирани размери |
| Брой етапи | 1 - 5 | Многостепенен за по-висок ΔT |
| Керамичен субстрат | Алуминий, алуминиев нитрид | AlN за по-висока топлопроводимост |
| Спойка | Sn-Sb, Sn-Bi, Au-Sn | Избран за температурен диапазон |
| Работна температура | -50°C до +150°C | Зависи от спойка и материали |
| Продължителност на живота | 100 000+ часа | С подходящ термичен мениджмънт |
В нашата фабрика ние произвеждаме нашите термоелектрически охладители, за да отговарят на тези спецификации и други. Можем да персонализираме ΔTmax, Qmax, размера и броя на етапите, за да отговарят на вашето конкретно приложение. Нашата система за контрол на качеството включва тестване на всеки модул за производителност и надеждност. Нашата цел е да предоставим на нашите клиенти висококачествени термоелектрически охладители, които отговарят на техните нужди за управление на топлината.
Въпрос 1: Каква е типичната ефективност на термоелектрически охладител в сравнение със система, базирана на компресор?
Отговор: Коефициентът на ефективност (COP) на термоелектрическия охладител обикновено е от 0,5 до 1,5, докато системата, базирана на компресор, обикновено има COP от 2 до 4. Това означава, че термоелектрическите охладители са по-малко ефективни и консумират повече енергия за същото количество охлаждане. Но техният компактен размер, липсата на движещи се части и прецизният контрол на температурата ги правят предпочитан избор за много приложения, където ефективността е второстепенна спрямо тези други фактори.
Въпрос 2: Може ли термоелектрически охладител да се използва както за охлаждане, така и за отопление?
Отговор: Да, термоелектрическият охладител може да се използва както за охлаждане, така и за отопление. Чрез обръщане на посоката на постоянния ток, топлата и студената страна се разменят. Това прави термоелектрическите охладители идеални за приложения, които изискват едновременно охлаждане и отопление, като например автомобилни седалки, охладители за вино и медицински устройства. Превключването е мигновено и не изисква допълнителни компоненти.
Въпрос 3: Каква е максималната температурна разлика, която може да постигне един термоелектрически охладител?
Отговор: Максималната температурна разлика (ΔTmax) на едностепенен термоелектрически охладител обикновено е 60°C до 75°C. За по-големи температурни разлики се използват многостъпални модули. Многостепенният модул може да постигне ΔTmax от 100°C или повече. Действителната температурна разлика, постигната в дадено приложение, зависи от топлинния товар и ефективността на радиатора от горещата страна.
Въпрос 4: Колко дълго издържат термоелектрическите охладители?
Отговор: Термоелектрическите охладители имат дълъг живот, обикновено от 100 000 до 200 000 часа, тъй като нямат движещи се части. Животът е ограничен от разграждането на спойките и полупроводниковите материали. При правилно управление на топлината и условия на работа, термоелектрическият охладител може да издържи много години. Нашата фабрика тества нашите модули, за да гарантира, че отговарят на нашите спецификации за продължителност на живота.
Въпрос 5: Каква е разликата между едностепенен и многостепенен термоелектрически охладител?
Отговор: Едностепенният термоелектрически охладител има един слой от полупроводникови пелети и може да постигне ΔTmax от 60°C до 75°C. Многостепенният термоелектрически охладител има множество слоеве, подредени един върху друг, като всеки слой допринася за общата температурна разлика. Многостепенните модули могат да постигнат ΔTmax от 100°C или повече, но имат по-ниска мощност на охлаждане (Qmax) и са по-скъпи. Те се използват за приложения, които изискват много ниски температури, като инфрачервени детектори и CCD сензори.
Ефектът на Пелтие е феноменът, който отличава термоелектрическите охладители от конвенционалните охлаждащи устройства. Той позволява изпомпване на топлина в твърдо състояние без движещи се части, без хладилен агент и без вибрации. Това прави термоелектрическите охладители идеални за приложения, които изискват компактен размер, прецизен контрол на температурата и възможност за превключване между охлаждане и отопление. Въпреки че са по-малко ефективни от базираните на компресор системи, техните уникални предимства ги правят единственият жизнеспособен избор за много взискателни приложения. Във Fuzhou X-Meritan Technology Co., Ltd., нашата фабрика разполага с опит и оборудване за производство на висококачествени термоелектрически охладители, които отговарят на най-взискателните изисквания. Използваме висококачествени полупроводникови материали, прецизни процеси на сглобяване и строги тестове, за да гарантираме, че нашите модули осигуряват надеждна работа и дълъг експлоатационен живот.
Независимо дали проектирате медицински устройства, лазерни системи, автомобилни компоненти или потребителска електроника, ние ви каним да се свържете с нас, за да обсъдим вашите изисквания за термоелектрически охладител. Можем да предоставим мостри, технически данни и персонализирани решения. Нашият ангажимент за качество и удовлетвореност на клиентите ни превърна в доверен партньор за бизнеса по целия свят.
Свържете се с Fuzhou X-Meritan Technology Co., Ltd. днесза да обсъдите вашите изисквания за термоелектрически охладител и да откриете как ефектът на Пелтие може да реши вашите предизвикателства за термично управление.
