Инженер-конструктор създава прототип на компактен охладител за медицински проби, използвайкиТермоелектрически охладители. Студената страна достига целевата температура в рамките на минути по време на стенд тестване. Но когато модулът е монтиран в корпуса си, температурата на студената страна започва да се покачва и никога не се стабилизира. Инженерът проверява TEC тока, изолацията и контролната верига. Всичко изглежда правилно. Проблемът изобщо не е в студената страна. Това е от горещата страна. Топлината, отхвърлена от TEC, не се отстранява ефективно и тази топлина се отвежда обратно през модула, влошавайки неговия капацитет за охлаждане. Това е единствената най-често срещана грешка при проектирането на термоелектрическо охлаждане и струва скъпо. За инженерите по доставките и разработчиците на продукти разбирането защо отхвърлянето на топлина от горещата страна е критично е разликата между продукт, който работи, и този, който се проваля на полето.
Това ръководство е написано за купувачи и инженери, които се снабдяват с термоелектрически охладители и свързаните с тях компоненти за управление на топлината. Ще обясним термичния баланс на TEC, защо горещата страна е ограничаващият фактор в ефективността на охлаждането, как изборът на радиатор и вентилатор влияе върху резултата, какви спецификации да включите в поръчката за покупка и как да оцените доставчик. Ние също така ще предоставим подробни параметри на продукта от нашата фабрика във Fuzhou X-Meritan Technology Co., Ltd. Независимо дали проектирате охладител за напитки, лазерен модул, медицинско устройство или кутия за електроника, това ръководство ще ви помогне да определите термоелектрическа система за охлаждане, която работи надеждно.

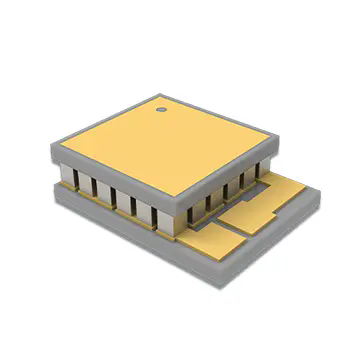

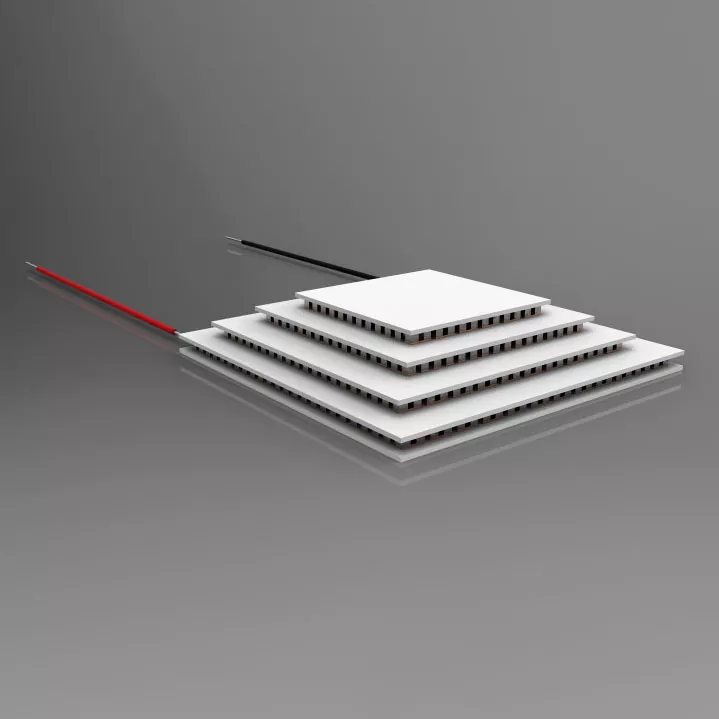

Термоелектрическият охладител, известен също като модул на Пелтие, е твърдотелна термопомпа, която премества топлината от едната страна на устройството към другата, когато се приложи електрически ток. Модулът се състои от масив от полупроводникови пелети, обикновено бисмутов телурид, поставени между два керамични субстрата. Когато токът протича през пелетите, електроните абсорбират топлина в едно кръстовище и я освобождават в друго. Страната, която абсорбира топлината, става студена, а страната, която отделя топлина, става гореща. Няма движещи се части, няма хладилни агенти и няма компресори. Модулът е компактен, безшумен и може да се управлява прецизно. Таблицата по-долу обобщава основните работни характеристики на термоелектрическия охладител.
| Параметър | Описание | Типична стойност |
| Принцип на работа | Ефект на Пелтие (топлинно изпомпване чрез ток) | Твърдо състояние, без движещи се части |
| Студена страна | Абсорбира топлината от товара | Температура под околната |
| Гореща страна | Отделя топлина в околната среда | Температура над околната |
| Топлинна помпа (Qc) | Капацитет на охлаждане | Зависи от размера на модула и тока |
| Входяща мощност (щифт) | Консумирана електрическа мощност | Зависи от напрежението и тока |
| Отхвърлена топлина (Qh) | Qc + Pin | Винаги по-голямо от Qc |
| COP | Qc / ПИН | Обикновено 0,3 - 0,7 |
ПриFuzhou X-Meritan Technology Co., Ltd., нашата фабрика произвежда термоелектрически охладители за широк спектър от охлаждащи приложения. Разбираме, че модулът е само една част от системата. Отхвърлянето на топлината от горещата страна е също толкова важно и ние работим с нашите клиенти, за да гарантираме, че цялата термична система е проектирана за успех.
Основната причина, поради която горещата страна е ограничаващият фактор, е първият закон на термодинамиката. Термоелектрическият охладител не разрушава топлината; то го движи. Топлината, абсорбирана от студената страна (Qc) плюс електрическата мощност, консумирана от модула (Pin), трябва да бъдат отхвърлени от горещата страна (Qh). Връзката е проста: Qh = Qc + Pin. Това означава, че горещата страна винаги има повече топлина за отхвърляне, отколкото студената страна абсорбира. В типичен модул, работещ при COP от 0,5, топлината, отхвърлена от горещата страна, е три пъти охладителния капацитет. Ако горещата страна не може да отхвърли тази топлина, температурата на горещата страна се повишава. И тъй като температурата на горещата страна се повишава, температурната разлика в модула се увеличава, което намалява капацитета на охлаждане и ефективността на модула. Таблицата по-долу илюстрира топлинния баланс за типичен TEC.
| Параметър | Стойност | Забележка |
| Капацитет на охлаждане (Qc) | 50 W | Топлината се абсорбира от студената страна |
| Входяща мощност (щифт) | 100 W | Електрическо захранване към модула |
| Отхвърлена топлина (Qh) | 150 W | Qc + Pin |
| COP | 0.5 | Qc / ПИН |
| Коефициент на отхвърляне на топлина | 3:1 | Qh / Qc |
В нашата фабрика ние помагаме на нашите клиенти да разберат този топлинен баланс. Предоставяме подробни криви на производителност, които показват как капацитетът на охлаждане се променя с температурата на горещата страна. Ние също така предоставяме насоки за оразмеряване на радиатора и избор на вентилатор, за да гарантираме, че горещата страна може да отхвърли необходимата топлина. Нашата цел е да помогнем на нашите клиенти да проектират система, която постига надеждно желаната температура на студената страна.
Когато отхвърлянето на топлината от горещата страна е недостатъчно, възниква каскада от отрицателни ефекти. Първият ефект е повишаване на температурата на горещата страна. Това намалява температурната разлика, която модулът може да поддържа, което означава, че температурата на студената страна се повишава. Вторият ефект е намаляване на охлаждащия капацитет. Тъй като температурата на горещата страна се повишава, способността на модула да изпомпва топлина намалява. Третият ефект е увеличаване на консумацията на енергия. Модулът трябва да работи по-усилено, за да поддържа температурата на студената страна, което увеличава входната мощност. Четвъртият ефект е намаляване на надеждността. Високите температури на горещата страна ускоряват разграждането на модула и материалите на термичния интерфейс. В екстремни случаи модулът може да прегрее и да се повреди. Таблицата по-долу обобщава ефектите от недостатъчното отвеждане на топлината.
| Ефект | причина | Последица |
| Покачване на температурата на горещата страна | Недостатъчен капацитет на радиатора или вентилатора | Намалена охлаждаща производителност |
| Спад на охлаждащия капацитет | Повишена температурна разлика | Студената страна не може да достигне целевата температура |
| Увеличаване на консумацията на енергия | Модулът работи по-усилено, за да компенсира | По-високи оперативни разходи, повече топлина за отхвърляне |
| Деградация на модула | Термично напрежение върху пелети и спойки | Намален живот, преждевременна повреда |
| Повреда на термичния интерфейс | Високата температура разгражда термопастата | Повишена термична устойчивост, допълнителна загуба на производителност |
В X-Meritan сме виждали много случаи, при които една система се е провалила не защото TEC е била недостатъчна, а защото отхвърлянето на топлина е било недостатъчно. Ние работим с нашите клиенти, за да избегнем тези проблеми, като предоставяме цялостни топлинни решения, включително радиатори, вентилатори и материали за термичен интерфейс. Нашият инженерен екип може да ви помогне да изчислите необходимия капацитет за отвеждане на топлина и да изберете правилните компоненти.
Определянето на правилната система за отвеждане на топлина изисква систематичен подход. Първата стъпка е да се определи общата топлина, която трябва да бъде отхвърлена (Qh). Това е сумата от капацитета на охлаждане (Qc) и входната мощност (Pin). Втората стъпка е да се определи максимално допустимата температура на горещата страна. Това обикновено е температурата на околната среда плюс повишаването на температурата в радиатора. Третата стъпка е да изберете радиатор с термично съпротивление, което може да постигне необходимото повишаване на температурата при наличния въздушен поток. Четвъртата стъпка е да изберете вентилатор, който осигурява достатъчен въздушен поток и статично налягане. Петата стъпка е да изберете материал за термичен интерфейс, който минимизира контактното съпротивление между модула и радиатора. Таблицата по-долу обобщава процеса на спецификация.
| стъпка | Действие | Ключов параметър |
| 1 | Определете общата топлина за отхвърляне | Qh = Qc + Pin |
| 2 | Определете допустимата температура на горещата страна | Th = Tamb + ΔT |
| 3 | Изберете термично съпротивление на радиатора | Rth = ΔT / Qh |
| 4 | Изберете въздушен поток на вентилатора и статично налягане | CFM, Pa |
| 5 | Изберете термичен интерфейсен материал | Топлопроводимост (W/m·K) |

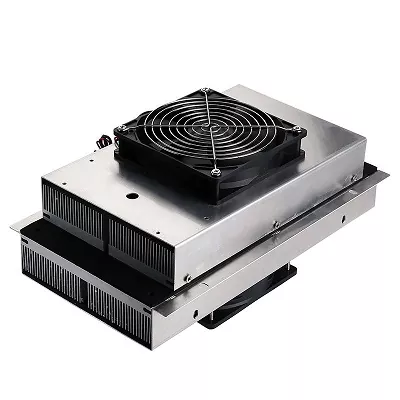

В нашата фабрика ние предлагаме цялостни топлинни решения за нашите термоелектрически охладители. Ние можем да доставим радиатори с оптимизирана геометрия на ребрата, вентилатори с нисък шум и висок въздушен поток и материали за термичен интерфейс с висока проводимост. Нашият инженерен екип може да помогне с процеса на спецификация и да предостави подробни топлинни изчисления за вашето приложение.
Оценяването на доставчик на термоелектрически охладители и компоненти за термично управление изисква фокусиране върху качеството на продукта, топлинна експертиза, способност за тестване и техническа поддръжка. Доставчикът трябва да има способността да произвежда модули с постоянна производителност. Те трябва да имат опит в проектирането на топлинни системи. Те трябва да имат оборудване за тестване на модули и системи под товар. И те трябва да осигурят техническа поддръжка, за да ви помогнат да изберете правилните компоненти. Таблицата по-долу обобщава тези критерии за оценка.
| Критерий за оценка | Какво да търсите | Защо има значение |
| Качество на модула | Постоянна производителност, тестване за надеждност | Гарантира, че модулът отговаря на спецификациите |
| Термична експертиза | Възможност за проектиране на системата, термична симулация | Гарантира, че цялата система работи |
| Възможност за тестване | Тестване на производителността при натоварване, тестване на живота | Проверява производителността и надеждността |
| Техническа поддръжка | Приложно инженерство, термични изчисления | Помага при избора на правилните компоненти |
| Изпълнение на доставката | Запис за навременна доставка, възможност за инвентаризация | Поддържа вашата производствена линия работеща |
Във Fuzhou X-Meritan Technology Co., Ltd. нашата фабрика произвежда термоелектрически охладители и термични решения повече от десетилетие. Имаме богат опит в проектирането и тестването на топлинни системи. Ние сме сертифицирани по ISO 9001 и поддържаме подробни записи за всички проверки. Нашият технически екип е на разположение, за да помогне с термичните изчисления и избора на компоненти. Каним ви да ни оцените спрямо тези критерии и да ни разглеждате като ваш партньор за решения за термоелектрическо охлаждане.
Следващата таблица предоставя основните продуктови параметри за нашите термоелектрически охладители. Тези модули са предназначени за приложения за охлаждане, вариращи от потребителски продукти до медицински устройства. Нашата фабрика може също така да осигури подходящи радиатори, вентилатори и материали за термичен интерфейс.
| Параметър | Спецификация Диапазон | Бележки |
| Капацитет на охлаждане (Qc) | 10 W - 200 W | Зависи от размера на модула и тока |
| Максимална температурна разлика (ΔTmax) | 60°C - 75°C | При Th = 27°C, без натоварване |
| Номинално напрежение | 5 V - 24 V | Налични персонализирани напрежения |
| Номинален ток | 2 A - 15 A | Зависи от размера на модула |
| COP | 0,3 - 0,7 | Зависи от работната точка |
| Размер на модула | 20 x 20 mm до 62 x 62 mm | Налични персонализирани размери |
| Тип радиатор | Алуминий екструдиран, шлифован, залепен | Избран за термична устойчивост |
| Тип вентилатор | Аксиален, вентилатор | Избран за въздушен поток и шум |
| Термичен интерфейсен материал | Термопаста, смяна на фазите, тампон | Избран за проводимост и дебелина |
| MOQ | 100 броя | По договаряне при големи поръчки |
| Време за изпълнение | 2 - 4 седмици | Зависи от количеството и персонализирането |
В нашата фабрика ние произвеждаме нашите термоелектрически охладители, за да отговарят на тези спецификации и други. Можем да персонализираме охлаждащия капацитет, напрежението, тока и размера, за да отговарят на вашите специфични изисквания. Ние също така предлагаме цялостни топлинни решения, включително радиатори, вентилатори и материали за термичен интерфейс. Нашата цел е да предоставим на нашите клиенти надеждни, високоефективни решения за охлаждане.
Въпрос 1: Колко топлина трябва да се отхвърли от горещата страна на TEC?
Отговор: Топлината, отхвърлена от горещата страна (Qh) е сумата от охлаждащия капацитет (Qc) и входната мощност (Pin). За модул, работещ при COP от 0,5, отхвърлената топлина е три пъти охладителния капацитет. Това означава, че за всеки ват охлаждане трябва да бъдат отстранени три вата топлина. Ако горещата страна не може да отхвърли тази топлина, производителността на модула ще се влоши. Нашият инженерен екип може да изчисли точната Qh за вашето приложение.
Въпрос 2: Какво се случва, ако използвам радиатор, който е твърде малък?
Отговор: Ако радиаторът е твърде малък, термичното му съпротивление ще бъде твърде високо и температурата на горещата страна ще се повиши. Това намалява капацитета на охлаждане и увеличава консумацията на енергия. В екстремни случаи модулът може да прегрее и да се повреди. Винаги определяйте размера на радиатора въз основа на общата топлина, която трябва да бъде отхвърлена, и допустимото повишаване на температурата. Нашата фабрика може да ви помогне да изберете правилния радиатор за вашето приложение.
Въпрос 3: Мога ли да използвам вентилатор за подобряване на отхвърлянето на топлината?
Отговор: Да, вентилаторът може значително да подобри отхвърлянето на топлината чрез увеличаване на въздушния поток над радиатора. Принудителната конвекция намалява термичното съпротивление на радиатора, което понижава температурата на горещата страна. Вентилаторът трябва да бъде избран така, че да осигурява достатъчен въздушен поток и статично налягане за конструкцията на радиатора. Предлагаме подходящи комбинации от вентилатор и радиатор за нашите термоелектрически охладители.
Въпрос 4: Кой е най-добрият термичен интерфейсен материал за TEC?
Отговор: Най-добрият материал за термичен интерфейс зависи от приложението. Термичната грес предлага най-ниската термична устойчивост, но може да бъде разхвърляна и може да изсъхне с течение на времето. Материалите с промяна на фазата предлагат добра производителност и са по-лесни за нанасяне. Термоподложките са удобни, но имат по-висока термична устойчивост. За приложения с висока производителност препоръчваме термопаста или материал за промяна на фазата. Нашият технически екип може да ви посъветва относно най-добрия материал за вашето приложение.
Въпрос 5: Как да разбера дали моята система за отвеждане на топлина е подходяща?
Отговор: За да определите дали вашата система за отвеждане на топлина е подходяща, измерете температурата на горещата страна при пълно натоварване и я сравнете с проектната цел. Ако температурата на горещата страна е по-висока от очакваната, отвеждането на топлината е недостатъчно. Можете също да измерите капацитета на охлаждане и да го сравните с кривата на производителността. Ако капацитетът е по-нисък от очаквания, температурата на горещата страна вероятно е твърде висока. Нашият инженерен екип може да ви помогне да диагностицирате и разрешите проблеми с отхвърлянето на топлина.
Ефективното отвеждане на топлината от горещата страна е от съществено значение за производителността и надеждността на термоелектрическите охладители. Горещата страна трябва да отхвърли капацитета на охлаждане плюс входящата мощност, която обикновено е три пъти капацитета на охлаждане. Ако отвеждането на топлината е недостатъчно, температурата на горещата страна се повишава, капацитетът на охлаждане пада, консумацията на енергия се увеличава и животът на модула намалява. За купувачи и инженери разбирането на този топлинен баланс е ключът към проектирането на успешна термоелектрическа система за охлаждане. Във Fuzhou X-Meritan Technology Co., Ltd., нашата фабрика разполага с експертизата и продуктите, за да ви помогне да постигнете ефективно отхвърляне на топлината. Ние предлагаме термоелектрически охладители, радиатори, вентилатори и материали за термичен интерфейс, заедно с инженерна поддръжка, за да гарантираме, че вашата система работи според дизайна.
Независимо дали проектирате охладител за напитки, медицинско устройство, лазерен модул или корпус за електроника, ние ви каним да се свържете с нас, за да обсъдим вашите изисквания. Можем да предоставим проби, топлинни изчисления и персонализирани решения. Нашият ангажимент за качество и удовлетвореност на клиентите ни превърна в доверен партньор за бизнеса по целия свят.
Свържете се с Fuzhou X-Meritan Technology Co., Ltd. днесза да обсъдим вашите изисквания за термоелектрически охладител и да откриете как нашите топлинни решения могат да подобрят ефективността на охлаждането ви.
