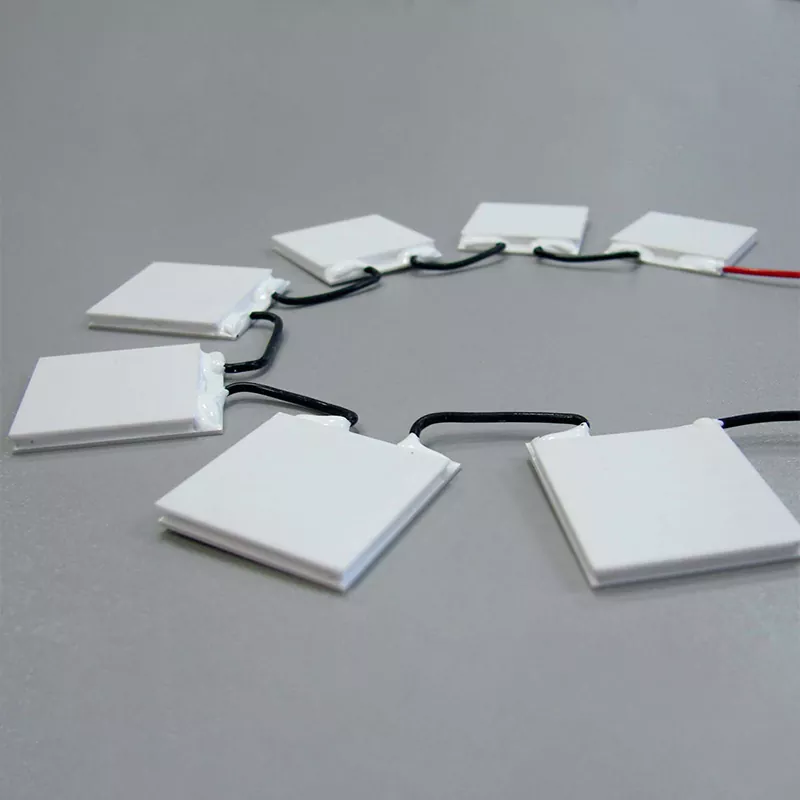

TE охладители с висок капацитет на охлаждане за промишленост

X-Meritan доставя термоелектрически охладители (TEC), предназначени за непрекъснато изпомпване на топлина в индустриално оборудване. Тези модули работят с ефекта на Пелтие и не съдържат компресори, хладилни агенти или движещи се части. Използват се там, където достъпът за поддръжка е ограничен, вибрациите не са приемливи или се изисква прецизен контрол на температурата.

Серията с голям капацитет е насочена към системи със значителни топлинни натоварвания. Типичните примери включват масиви от лазерни диоди, полупроводниково технологично оборудване и аналитични инструменти, които генерират постоянна топлинна мощност.

Ние произвеждаме TE охладители с висок капацитет на охлаждане за промишлени приложения в нашите собствени съоръжения. Това включва подготовка на термоелектричен материал, обработка на слитък, нарязване на пелети, сглобяване на модула и окончателно тестване. Контролът върху тези стъпки ни позволява да коригираме състава на материала, геометрията на пелетите и избора на спойка, за да отговарят на конкретни условия на работа.

Технически спецификации

Стандартните модули покриват диапазон от охладителни мощности. Таблицата по-долу изброява общи параметри. Налични са персонализирани конфигурации за различни напрежения, размери и изисквания за температура на горещата страна.

Спецификациите се проверяват на партидна база с помощта на термична тестова станция. При поискване към всяка пратка може да бъде предоставен протокол от теста.

Важна забележка относно Qmax: Qmax се измерва при нулева температурна разлика между горещата и студената страна. При реална работа студената страна винаги е по-студена от горещата, така че действителният капацитет на изпомпване на топлина е по-нисък. Например, модул с мощност 200 W Qmax може да премахне само 80 W, когато ΔT е 30 K. Изборът трябва да се основава на действителната работна точка, а не само на числото Qmax.

Устройство и принцип на работа

TE Coolers с висок капацитет на охлаждане за промишлени приложения е термопомпа в твърдо състояние. Правият ток премества топлината от студената към горещата страна. Горещата страна трябва да бъде свързана към радиатор или студена плоча, за да отхвърли изпомпваната топлина плюс входящата електрическа мощност. Ако горещата страна не се охлажда ефективно, топлината се връща обратно към студената страна и нетният капацитет на охлаждане пада.

1. Керамични субстрати

Външните плочи са изработени от алуминиев оксид или алуминиев нитрид. Те осигуряват електрическа изолация, докато провеждат топлина. Плоскостта на повърхността се контролира, за да се осигури добър топлинен контакт с източника на топлина и радиатора. Препоръчва се термоинтерфейсен материал (TIM) между керамичната повърхност и монтажната повърхност.

2. Полупроводникови пелети и електроди

N-тип и P-тип пелети от бисмутов телурид са свързани последователно чрез медни електродни следи. Броят и размерът на пелетите определят напрежението, тока и капацитета на охлаждане на модула. Ние използваме многослойно покритие върху медните следи, за да предотвратим окисляването по време на продължителна работа.

3. Отхвърляне на топлината от горещата страна

Температурата на горещата страна е единственият най-важен фактор, влияещ върху работата на TEC. Всяко увеличение с 10°C на температурата на горещата страна обикновено намалява капацитета на охлаждане с 5–10% и понижава максимално достижимия ΔT. За модули с голям капацитет се препоръчва принудително въздушно охлаждане, течно охлаждане или възли на топлинни тръби. Пасивните радиатори рядко са достатъчни над 100 W общо отвеждане на топлината.

4. Уплътнение по периметъра

Влагоустойчиво епоксидно уплътнение обгражда вътрешния полупроводников масив. Това уплътнение не осигурява херметично запечатване, но предпазва пелетите и електродите от кондензация и замърсители във въздуха в нормална промишлена среда. При висока влажност, измиване или външни условия е необходимо допълнително капсулиране.

Производство и контрол на качеството

X-Meritan произвежда TEC модули вътрешно. Последователността на производство е следната:

Подготовка на слитък от термоелектричен материал

Екструдиране и нарязване на полупроводникови пелети

Автоматизирано поставяне и запояване на пелети

Метализиране на керамичния субстрат

Окончателен монтаж и електрически тестове

Всяка производствена партида се тества за вътрешно съпротивление, охлаждащ капацитет и визуални дефекти. Тестовите записи се поддържат за проследимост. 建议插入工厂实拍照片或产线流程图片

Методи за изпитване

Действителните стандарти за изпитване и критериите за приемане се съгласуват с клиента преди масовото производство. Свържете се с нас, за да обсъдим вашите специфични изисквания.

Сертификати и съответствие

В момента се актуализират следните сертификати и декларации за съответствие.

● ISO 9001:2015 – Система за управление на качеството

● ISO 14001 – Система за управление на околната среда

● Съответствие с RoHS

● Съответствие с REACH

● CE маркировка (ако е приложимо)

● UL сертифициране (ако е приложимо)

Ние ще предоставим копия на валидни сертификати при поискване. Моля, свържете се с нас, за да потвърдим текущото състояние.

Опции за персонализиране

Стандартните модули покриват много задачи за индустриално охлаждане. За мащабни или специализирани проекти предлагаме инженеринг по поръчка в следните области:

● Персонализиран отпечатък и височина

● По-висока температура на спойка и субстрати за Th > 150°C

● Многостепенни TEC модули за по-големи температурни разлики

● Предварително монтирани радиатори или студени плочи

● Интегрирани температурни сензори (NTC или RTD)

● Специални конфигурации на проводници или конектори

Типичен персонализиран проект следва този процес:

1. Клиентът предоставя термично натоварване, температура на студената страна, условия на околната среда и ограничения в пространството.

2. Нашите инженери симулират необходимия модул и предоставят препоръчителна конфигурация.

3. Ние произвеждаме мостри за валидиране на клиента.

4. След одобрение пристъпваме към масово производство.

Защо инженерите избират модули X-Meritan TEC

Вместо да изброявам общи предимства, ето конкретните възможности, които отличават нашите модули:

Вътрешна термоелектрическа обработка на материали

Ние контролираме процеса от суров блок до готово устройство. Това включва състав на материала, размер на пелетите и нива на допинг. Повечето доставчици на TEC купуват предварително направени пелети или пластини и сглобяват само модули. Тъй като обработваме самия материал, можем да регулираме стойността на ZT и да оптимизираме за специфични температурни диапазони.

Тестване на производителността на партидно ниво

Всяка производствена партида се тества за Qmax, ΔTmax и вътрешно съпротивление. Докладите от тестовете са достъпни за клиентите. Това ви позволява да проверите дали модулите отговарят на вашите спецификации, преди да ги интегрирате във вашата система.

Инженеринг по поръчка без минимални санкции за поръчка

Много доставчици изискват големи минимални поръчки за персонализирани размери или параметри. Поддържаме гъвкав производствен график, така че проекти по поръчка с умерени обеми са осъществими. Свържете се с нас с вашите изисквания, дори ако очакваното годишно количество е само няколкостотин броя.

Директна комуникация с производствения екип

Когато се свържете с X-Meritan, вие говорите с инженери, които имат достъп до производствените данни и резултатите от тестовете. Това намалява типичното за търговските компании движение напред-назад и съкращава цикъла на оценка на пробите.

Типични приложения

TEC модулите с висок капацитет на охлаждане се използват в среди, където активното течно охлаждане не е практично или където се изисква прецизен контрол на температурата.

Индустриална електроника и телекомуникации

Охлаждане за лазерни диоди и фотодетектори във фиброоптични системи

Термоуправление за външни телекомуникационни шкафове

Температурна стабилизация за усилватели и RF модули

Полупроводниково и лазерно оборудване

Охлаждане на патронници за вафли и технологични камери

Термичен контрол за лазерно маркиране и режещи глави

Температурна стабилизация за оптични пейки

Медицински и аналитични инструменти

Термоциклери за PCR и охлаждане на пробния блок

Контрол на температурата за отделенията за съхранение на реагенти

Охлаждане на CCD и CMOS сензори за изображения

Транспорт и специална техника

Охлаждане за LiDAR сензори в автономни превозни средства

Системи за вентилация на седалките

Преносими хладилни контейнери

Ръководство за избор на TEC

За да посочите TEC с голям капацитет, подгответе следната информация, преди да се свържете с нас:

Изисквано охлаждащо натоварване (във ватове) от студената страна. Това е топлината, генерирана от компонента, който трябва да охладите.

Целева температура и толерантност на студената страна. Например 25°C ± 0,5°C.

Максимална температура на горещата страна, която можете да приемете въз основа на радиатора и условията на околната среда.

Температурен диапазон на околната среда, в който системата ще работи.

Наличен тип радиатор и термично съпротивление. Принудителен въздух, течно охлаждане или топлинна тръба.

Налично постоянно напрежение и разрешен максимален ток.

Ограничения за монтажно пространство: дължина, ширина, височина и модел на монтажните отвори.

Изисквания за термични цикли: колко цикъла на ден, колебание на температурата и очакван живот.

Условия на околната среда: влажност, прах, излагане на химикали или употреба на открито.

След като предоставите тези подробности, можем да препоръчаме конкретен модул или да проектираме персонализирано решение. Ние също така ще предоставим криви на производителност, показващи капацитета на охлаждане спрямо температурната разлика за препоръчителния работен ток.

Често задавани въпроси

В: Как да избера правилния TEC за моето приложение?

О: Трябва да знаете топлинния товар, който трябва да бъде премахнат (във ватове), максималната позволена температура за охлаждания обект, температурата на околната среда и наличната производителност на радиатора от горещата страна. Предоставете тези стойности на нашите инженери и ние ще препоръчаме модул и работен ток.

Въпрос: Каква е разликата между Qmax и действителния капацитет на охлаждане?

О: Qmax е максималният капацитет на изпомпване на топлина, когато температурната разлика между горещата и студената страна е нула. При реална работа винаги има температурна разлика. Действителният капацитет на охлаждане намалява с увеличаване на ΔT. Нашите таблици с данни включват криви на производителност за различни работни токове.

Въпрос: Може ли TEC да се повреди, ако горещата страна стане твърде гореща?

A: Да. Максималната температура на горещата страна е посочена за всеки модул. Превишаването на тази температура може да влоши спойките и да намали живота на модула. Винаги проектирайте радиатора с гореща страна така, че Th да остане в рамките на номиналната граница при най-лошите условия на околната среда.

Въпрос: Колко дълго издържат TEC модулите?

A: TEC модулите нямат движещи се части, така че механичното износване не е фактор. Обаче топлинният цикъл причинява напрежение в спойките и в крайна сметка може да доведе до повишено вътрешно съпротивление. Избрани проекти с голям капацитет са оценени чрез тестове за термичен цикъл. Действителният живот на цикъла зависи от температурния диапазон, тока, скоростта на нарастване, напрежението при монтаж и работната влажност. Тестовите данни могат да бъдат предоставени за квалифицирани проекти.

В: Предоставяте ли данни от тестове или отчети за надеждност?

A: Да. За всяка производствена партида можем да предоставим обобщение на тествани параметри. За по-големи поръчки можем да извършим допълнителни тестове за надеждност, като термичен цикъл, съхранение при висока температура и излагане на влажност съгласно договорени протоколи.

В: Епоксидното уплътнение водоустойчиво ли е?

О: Не. Стандартното епоксидно уплътнение е влагоустойчиво, но не е херметично. За приложения с висока влажност, кондензация или директен контакт с вода е необходимо допълнително капсулиране или персонализиран корпус.

Контакт и инженерна поддръжка

За да поискате препоръка или мостра, моля, предоставете следната информация:

● Топлинно натоварване, което трябва да бъде премахнато (W)

● Необходима температура на студената страна или температурна разлика

● Диапазон на температурата на околната среда

● Налично пространство за TEC и радиатор

● Налично захранващо напрежение

● Очаквано годишно количество

Нашият инженерен екип отговаря в рамките на един работен ден. Предоставяме проби за оценка преди обемни поръчки.
