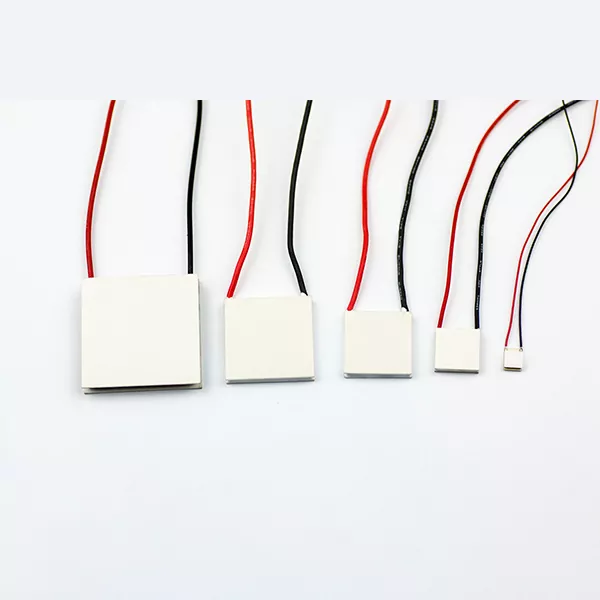

Общи охладители TE със серийна или паралелна връзка за специални приложения

За приложения във влакнесто-оптични комуникации, медицинско оборудване, автомобилна електроника, лабораторни инструменти и други прецизни системи, изборът на TEC конфигурация може пряко да повлияе на ефективността на охлаждане и цялостната ефективност на системата. X-Meritan поддържа серийни, паралелни и смесени серийно-паралелни конфигурации, както и персонализирани решения, разработени въз основа на клиентски чертежи, проби и условия на приложение.

Гъвкава конфигурация за комплексно управление на топлината

Термоелектрическата охладителна система не винаги има едномодулно решение. Когато необходимият капацитет за охлаждане се увеличи или наличното захранване и пространството за инсталиране станат по-взискателни, може да се наложи няколко охладителя TE да работят заедно.

Начинът, по който тези охладители са подредени, става важна част от дизайна на системата.

Охладителите X-Meritan General TE със серийно или паралелно свързване за специални приложения могат да бъдат конфигурирани последователно или паралелно, което позволява на инженерите да изберат подходящо разположение според изискваната производителност на топлопренос, условия на потока, спад на налягането и капацитет на системата. За приложения с по-сложни изисквания може да се обмисли и смесена конфигурация.

Вместо да третира TEC модула като изолиран компонент, X-Meritan разглежда как работи охладителят в рамките на цялостната система за управление на топлината.

Серия или паралел: Коя конфигурация е по-подходяща?

Разликата между серийната и паралелната конфигурация е свързана главно с това как охладителната система управлява потока и разпределя топлинното натоварване.

Конфигурация на серията

При последователно подреждане охлаждащата среда преминава през TE охладителите един след друг. Това създава относително концентриран път на потока и може да осигури по-висока скорост на потока през охлаждащите канали.

Тази конфигурация може да бъде полезна, когато приложението има контролиран дебит и изисква ефективен пренос на топлина в рамките на компактна система. Непрекъснатият път на потока също така прави разпределението на потока относително лесно.

Компромисът е спад на налягането. Тъй като повече охладители са свързани последователно, общото съпротивление на потока се увеличава. За системи, изискващи висок дебит, това може да доведе до по-големи изисквания за изпомпване и по-висока консумация на енергия.

Паралелна конфигурация

При паралелна подредба потокът се разделя между множество TE охладители, вместо да преминава през всеки охладител последователно.

Това намалява пътя на потока на всеки клон и може да помогне за намаляване на общия спад на налягането. Това прави паралелната конфигурация особено полезна, когато системата изисква по-голям дебит или когато намаляването на енергията на изпомпване е важно съображение.

Основното предизвикателство е разпределението на потока. Ако разклоненията не са правилно проектирани, различните охладители могат да получат различни дебити, което може да повлияе на постоянството на топлинните характеристики.

Поради тази причина изборът между сериен и паралелен не трябва да се основава само на капацитета на охлаждане. Хидравличните условия и цялостният дизайн на системата също трябва да се вземат предвид.

Сравнение на сериен срещу паралелен TE охладител

Приложения

В комуникационното оборудване с оптични влакна нашите охладители General TE със серийна или паралелна връзка за специални приложения могат да се използват, когато температурната стабилност е важна за оптичните компоненти и свързаните с лазер устройства. В тези системи компактните размери и прецизният термичен контрол често са по-важни от конвенционалния хладилен капацитет.

За медицинско и промишлено оборудване TEC охлаждането може да осигури локализиран контрол на температурата за чувствителни към температура компоненти и прецизни инструменти. Възможността за персонализиране на конфигурацията е особено полезна, когато наличното пространство за инсталиране е ограничено.

Същият принцип се прилага за автомобилната електроника и свързаното с LiDAR оборудване, където електронните и оптичните компоненти може да се нуждаят от стабилни работни температури в рамките на компактна система. За лабораторно и изследователско оборудване технологията TEC предлага друг практичен подход за контролирано и локализирано управление на температурата.

Персонализирани серийно-паралелни TEC решения

Някои системи за управление на топлината не могат да бъдат адресирани правилно със стандартен TEC модул.

X-Meritan може да работи от клиентски чертежи, мостри или спецификации на приложения, за да оцени необходимата конфигурация на TE охладител. В зависимост от проекта, решението може да използва последователно подреждане, паралелно подреждане или комбинация от двете.

По време на етапа на разработка фактори като капацитет на охлаждане, условия на работа, размери на модула, изисквания за потока и ограничения на инсталацията могат да бъдат разгледани заедно. След като конфигурацията бъде потвърдена, мостри могат да бъдат произведени за оценка на клиента, преди да се премине към масово производство.

Този подход е особено подходящ за OEM проекти и производители на оборудване, разработващи специализирани системи за управление на топлината.

Често задавани въпроси

Каква е разликата между последователна и паралелна конфигурация на охладител TE?

Серийната конфигурация изпраща охлаждащата среда през множество охладители TE последователно, докато паралелната конфигурация разделя потока между различни охладители. Серийните устройства могат да осигурят по-концентриран път на потока, но могат да доведат до по-висок спад на налягането. Паралелните подредби обикновено намаляват съпротивлението на потока, но изискват правилно балансиране на потока.

Кога трябва да използвам смесена последователно-паралелна конфигурация?

Смесена конфигурация може да се обмисли, когато системата трябва да балансира характеристиките на топлопреноса, дебита и спада на налягането. Чрез комбиниране на паралелни и последователни секции, цялостната охладителна система може да се адаптира по-прецизно към сложни работни условия.

Може ли X-Meritan да персонализира охладителите TE според чертежи или мостри?

да X-Meritan може да разработи конфигурации на TE охладители въз основа на клиентски чертежи, проби и изисквания за приложение, включително проекти, изискващи специфични размери или серийно-паралелни подредби.

Каква информация е необходима за избор на конфигурация на TEC?

Изисквания за охлаждане, работна температура, необходима температурна разлика, напрежение, ток, условия на потока, пространство за монтаж и условия за разсейване на топлината са полезни отправни точки. По-подробната информация за приложението позволява на X-Meritan да оцени по-точно конфигурацията.

Подходящи ли са тези охладители TE за оптично комуникационно оборудване?

да Термоелектрическото охлаждане е подходящо за приложения, изискващи локализиран и стабилен температурен контрол на оптични и електронни компоненти. Решенията на X-Meritan могат да бъдат адаптирани към специфични пространствени и топлинни изисквания.
