Системата LiDAR на автономно превозно средство или крайпътен сензор трябва да работи надеждно в температурен диапазон, който може да варира от -40°C през зимата до +85°C при пряко лятно слънце. Вътре в корпуса лазерните диоди, фотодетекторите и оптичните компоненти са чувствителни към температура. Изместване само с няколко градуса може да промени дължината на вълната на излъчване на лазера, да намали съотношението сигнал/шум на детектора и да изкриви оптичното подравняване. Резултатът е влошаване на точността на обхвата и качеството на облака от точки. За инженера по доставките, определящ компонентите за управление на топлината, въпросът не е дали е необходим температурен контрол, а коя технология може да го достави в рамките на ограниченията на размера, мощността и надеждността на системата LiDAR.Термоелектрически охладителисе очертаха като предпочитано решение за много от тези предизвикателства.
Това ръководство е написано за купувачи и инженери-проектанти, които трябва да разберат как термоелектрическите охладители се справят с предизвикателствата за контрол на температурата в системите LiDAR. Ще разгледаме специфичните топлинни предизвикателства в LiDAR, принципа на работа на термоелектрическите охладители, ключовите спецификации за оценка, съображенията за интеграция и критериите за избор на доставчик. Ние също така ще предоставим подробни параметри на продукта от нашата фабрика на адресFuzhou X-Meritan Technology Co., Ltd.Независимо дали разработвате система LiDAR за автомобилни, индустриални или картографски приложения, това ръководство ще ви помогне да изберете правилния термоелектрически охладител за вашите изисквания за управление на топлината.
LiDAR системите представят уникален набор от термични предизвикателства, които се различават от тези на други електронни системи. Първото предизвикателство е чувствителността на лазерния диод. Дължината на вълната на излъчване на лазерния диод се променя с температурата със скорост приблизително 0,3 nm/°C. За система LiDAR, която използва теснолентови оптични филтри или детекция, чувствителна към дължината на вълната, това отклонение може да причини несъответствие между дължината на вълната на лазера и честотната лента на филтъра, намалявайки силата на сигнала и обхвата на детекция. Второто предизвикателство е топлинният шум на фотодетектора. Тъмният ток и еквивалентната на шум мощност на детектора се увеличават с температурата, влошавайки съотношението сигнал/шум и точността на измерване на разстоянието. Третото предизвикателство е термичното разширение на оптичната пейка. Оптичните компоненти са монтирани на обща маса и ако масата се разширява или свива с температурата, подравняването на лазера, детектора и сканиращата оптика може да се измести, причинявайки грешки при насочване. Таблицата по-долу обобщава тези предизвикателства и техните ефекти.
| Предизвикателство | Източник | Ефект върху производителността на LiDAR |
| Дрейф на дължината на вълната на лазера | Температурен коефициент на лазерен диод | Намалена сила на сигнала, загуба на обхват |
| Увеличаване на шума на детектора | Топлинен шум във фотодетектора | По-нисък SNR, намалена точност |
| Оптично разширяване на пейката | Термично разширение на монтажните материали | Разминаване, грешки при насочване |
| Екстремни температури на околната среда | Работна среда | Системна повреда или влошена производителност |
| Плътност на разсейване на топлината | Компактен корпус | Локализирани горещи точки, термични градиенти |
Във Fuzhou X-Meritan Technology Co., Ltd. нашата фабрика произвежда термоелектрически охладители, които са специално проектирани да се справят с тези предизвикателства. Ние разбираме топлинните изисквания на системите LiDAR и работим с нашите клиенти, за да изберем правилния охладител за тяхната специфична лазерна мощност, тип детектор и условия на околната среда.
Термоелектрическият охладител е твърдотелна термопомпа, която използва ефекта на Пелтие за пренос на топлина от едната страна на устройството към другата, когато се прилага постоянен ток. Устройството се състои от масив от полупроводникови пелети, обикновено бисмутов телурид, поставени между два керамични субстрата. Когато тече ток, едната страна става студена (студената страна), а другата става гореща (горещата страна). Топлината се абсорбира от студената страна и се отделя от горещата страна, където се разсейва от радиатор. Обръщането на тока обръща посоката на пренос на топлина, което позволява едно и също устройство да се използва както за охлаждане, така и за отопление. Това двупосочно управление е ключово предимство за LiDAR системите, които трябва да работят както в гореща, така и в студена среда. Таблицата по-долу сравнява термоелектрически охладители с други технологии за охлаждане.
| технология | Охлаждане/Отопление | Размер | Прецизност | Надеждност | Шум/вибрации |
| Термоелектрически охладител | И двете | Компактен | Висока (+/- 0,1°C) | Висок (твърдо състояние) | Няма |
| Базиран на компресор | И двете | Голям | Умерен | Умерено (движещи се части) | високо |
| Базиран на фенове | Само охлаждане | Умерен | ниско | Умерено (износване на лагери) | Умерен |
| Heat Pipe | Само охлаждане | Компактен | ниско | високо | Няма |
В нашата фабрика ние проектираме нашите термоелектрически охладители за взискателните изисквания на LiDAR системите. Ние използваме високоефективни пелети от бисмутов телурид и усъвършенствани керамични субстрати, за да постигнем висок капацитет на охлаждане в компактен размер. Нашите охладители се предлагат с вградени температурни сензори и управляваща електроника, позволяваща прецизна температурна стабилизация на лазерния диод и детектора.
Когато избират термоелектрически охладител за система LiDAR, купувачите трябва да оценят няколко ключови спецификации. Капацитетът на охлаждане (Qc) определя колко топлина може да отнеме охладителят при дадена температурна разлика. За приложения на LiDAR охлаждащият капацитет трябва да е достатъчен, за да се справи с топлинния товар от лазерния диод, детектора и всички други компоненти, генериращи топлина. Максималната температурна разлика (ΔTmax) определя максималната температурна разлика, която охладителят може да постигне между студената и горещата страна. Номиналните стойности на тока и напрежението определят изискванията за захранване. Отпечатъкът и дебелината определят интеграционните ограничения. Коефициентът на ефективност (COP) определя ефективността на охладителя. Таблицата по-долу обобщава тези спецификации.
| Спецификация | Типичен обхват за LiDAR | Важност |
| Капацитет на охлаждане (Qc) | 5 W - 50 W | Трябва да надвишава общото топлинно натоварване |
| Максимална температурна разлика (ΔTmax) | 65°C - 75°C | Определя способността за охлаждане |
| Ток (Imax) | 2 A - 8 A | Определя захранването |
| Напрежение (Vmax) | 5 V - 24 V | Определя захранването |
| Отпечатък | 10 x 10 mm до 40 x 40 mm | Определя интеграцията |
| Дебелина | 2 мм - 6 мм | Определя интеграцията |
| Коефициент на ефективност (COP) | 0,3 - 0,6 | Определя енергийната ефективност |
Във Fuzhou X-Meritan Technology Co., Ltd. нашата фабрика предлага гама от термоелектрически охладители с различен капацитет на охлаждане, отпечатъци и номинално напрежение. Ние можем да помогнем на нашите клиенти да изберат правилния охладител за техните специфични термични изисквания на LiDAR. Нашият инженерен екип може също така да осигури термична симулация и поддръжка на дизайна, за да гарантира, че охладителят е правилно интегриран в корпуса на LiDAR.
Производителността на термоелектрически охладител в система LiDAR зависи не само от самия охладител, но и от това как е интегриран. Няколко фактора могат да повлияят на ефективността. Първият е термичният интерфейс между охладителя и лазерния диод или детектор. Лош термичен интерфейс, като суха фуга или неравна повърхност, може да увеличи термичното съпротивление и да намали ефективността на охлаждане. Вторият е дизайнът на радиатора. Горещата страна на охладителя трябва да може да разсейва топлината в околната среда. Ако радиаторът е с малък размер или въздушният поток е недостатъчен, температурата на горещата страна ще се повиши, намалявайки капацитета на охлаждане и потенциално прегрявайки охладителя. Третото е топлоизолацията на студената страна. Студената страна трябва да бъде изолирана от околната среда, за да се предотврати изтичане на топлина, което би намалило ефективността на охлаждане. Таблицата по-долу обобщава тези интеграционни фактори.
| Интеграционен фактор | Ефект върху производителността | Смекчаване |
| Термичен интерфейсен материал | Лошият интерфейс увеличава термичната устойчивост | Използвайте термопаста или тампони с висока проводимост |
| Дизайн на радиатора | Неподходящият радиатор намалява охлаждащия капацитет | Размер на радиатора за максимално топлинно натоварване |
| Въздушен поток | Лошият въздушен поток повишава температурата на горещата страна | Осигурете подходяща вентилация или нагнетателен въздух |
| Изолация на студената страна | Изтичането на топлина намалява ефективността на охлаждане | Използвайте изолация около студената страна |
| Кондензация | На студени повърхности може да се образува влага | Използвайте запечатан корпус или десикант |
В нашата фабрика ние предоставяме техническа поддръжка, за да помогнем на нашите клиенти да интегрират термоелектрическия охладител в тяхната LiDAR система. Можем да препоръчаме материали за термичен интерфейс, дизайн на радиатора и методи за уплътняване, които осигуряват оптимална производителност. Нашата цел е да помогнем на нашите клиенти да постигнат температурната стабилност, която тяхната LiDAR система изисква.
Оценяването на доставчик на термоелектрически охладители за приложения на LiDAR изисква фокус върху възможностите за термичен дизайн, качеството на производство, тестване и поддръжка на приложения. Доставчикът трябва да има способността да проектира и произвежда охладители според изискваните спецификации, включително персонализирани отпечатъци и номинално напрежение. Качеството на производство трябва да бъде постоянно, с строги допуски при поставянето на пелетите и плоскостта на керамиката. Доставчикът трябва да тества всеки охладител за капацитет на охлаждане, ΔTmax и ток на утечка. И доставчикът трябва да осигури поддръжка на приложения, включително термична симулация и насоки за интегриране. Таблицата по-долу обобщава тези критерии за оценка.
| Критерий за оценка | Какво да търсите | Защо има значение |
| Възможност за термичен дизайн | Индивидуален дизайн, термична симулация | Осигурява оптимална производителност за приложението |
| Качество на производство | Прецизно поставяне на пелети, плоскост на керамиката | Осигурява постоянна производителност и надеждност |
| Тестване | Капацитет на охлаждане, ΔTmax, ток на утечка | Гарантира, че охладителят отговаря на спецификациите |
| Поддръжка на приложения | Ръководство за интегриране, термична симулация | Помага за постигане на оптимална производителност на системата |
В X-Meritan нашата фабрика произвежда термоелектрически охладители повече от десетилетие. Ние имаме богат опит в термичното проектиране и производство. Тестваме всеки охладител преди изпращане и предоставяме техническа поддръжка на нашите клиенти. Каним ви да ни оцените спрямо тези критерии и да ни считате за ваш партньор за термоелектрически охладители LiDAR.

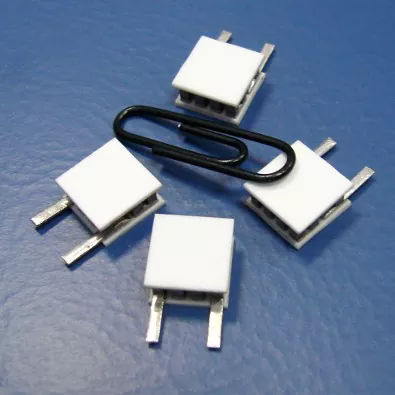

Следващата таблица предоставя основните продуктови параметри за нашите термоелектрически охладители. Тези охладители са предназначени за LiDAR системи и други приложения за прецизно термично управление. Нашата фабрика може също така да произвежда охладители по поръчка, за да отговори на специфични изисквания.
| Параметър | Спецификация Диапазон | Бележки |
| Капацитет на охлаждане (Qc) | 5 W - 50 W | При ΔT = 0°C |
| Максимална температурна разлика (ΔTmax) | 65°C - 75°C | При Qc = 0 W |
| Ток (Imax) | 2 A - 8 A | Избран за захранване |
| Напрежение (Vmax) | 5 V - 24 V | Избран за захранване |
| Отпечатък | 10 x 10 mm до 40 x 40 mm | Налични персонализирани размери |
| Дебелина | 2 мм - 6 мм | Избран за интеграция |
| Керамичен материал | Алуминий (Al2O3) | Стандартен |
| Пелетен материал | Бисмутов телурид (Bi2Te3) | Висока производителност |
| Работна температура | -40°C до +85°C | Избран за околна среда |
| Опции за интегриране | Сензор, управляваща електроника | Налични персонализирани опции |
| MOQ | 100 броя | По договаряне при големи поръчки |
| Време за изпълнение | 2 - 4 седмици | Зависи от количеството и персонализирането |
В нашата фабрика ние произвеждаме нашите термоелектрически охладители, за да отговарят на тези спецификации и други. Можем да персонализираме капацитета на охлаждане, отпечатъка, напрежението и опциите за интегриране, за да отговарят на вашите специфични изисквания. Нашата система за контрол на качеството включва инспекция на суровините, инспекция в процеса и крайна инспекция преди изпращане. Нашата цел е да предоставим на нашите клиенти висококачествени термоелектрически охладители, които отговарят на техните нужди от термично управление на LiDAR.
Въпрос 1: Може ли термоелектрическият охладител едновременно да охлажда и да загрява система LiDAR?
Отговор: Да, термоелектрическият охладител може както да охлажда, така и да отоплява. Чрез обръщане на полярността на постоянния ток се обръща посоката на пренос на топлина. Това позволява на същия охладител да загрява лазерния диод в студена среда и да го охлажда в гореща среда. Тази двупосочна възможност е от съществено значение за LiDAR системи, които трябва да работят в широк температурен диапазон. Във Fuzhou X-Meritan Technology Co., Ltd. нашите охладители са проектирани за двупосочна работа.
Въпрос 2: Колко енергия консумира термоелектрически охладител в система LiDAR?
Отговор: Консумацията на енергия зависи от капацитета на охлаждане, температурната разлика и COP. Типичният термоелектрически охладител за LiDAR може да консумира от 5 до 20 вата. COP обикновено е 0,3 до 0,6, което означава, че за всеки ват отстранена топлина, охладителят консумира 1,7 до 3,3 вата електрическа мощност. Консумацията на енергия трябва да се вземе предвид в общия бюджет за мощност на системата.
Въпрос 3: Каква е типичната температурна стабилност, постижима с термоелектрически охладител?
Отговор: С правилно проектиран контролен контур термоелектрическият охладител може да постигне температурна стабилност от +/- 0,1°C или по-добра. Това ниво на прецизност е от съществено значение за LiDAR системи, които изискват стабилна дължина на лазерната вълна и производителност на детектора. Стабилността зависи от качеството на температурния сензор, управляващата електроника и термичния дизайн на системата.
Въпрос 4: Могат ли термоелектрически охладители да се използват в автомобилни LiDAR системи?
Отговор: Да, термоелектрическите охладители се използват в автомобилни LiDAR системи. Те трябва да отговарят на автомобилните изисквания за вибрации, удари и температурни цикли. В нашата фабрика предлагаме охладители, които са тествани по автомобилни стандарти, включително вибрации и термичен шок. Можем също да предоставим квалифицирана електроника за управление на AEC-Q100 за автомобилни приложения.
Въпрос 5: Как да избера правилния термоелектрически охладител за моята LiDAR система?
Отговор: За да изберете правилния термоелектрически охладител, трябва да определите общото топлинно натоварване, необходимата температурна разлика, наличното захранване и ограниченията за интегриране. Нашият инженерен екип може да ви помогне да изчислите тези изисквания и да изберете оптималния охладител за вашето приложение. Ние също така предоставяме поддръжка за термична симулация, за да проверим дизайна преди прототипиране.
LiDAR системите представляват значителни предизвикателства за контрол на температурата, от дрейф на дължината на вълната на лазера и шум на детектора до оптично разместване и екстремни условия на околната среда. Термоелектрическите охладители се справят с тези предизвикателства с прецизен, двупосочен контрол на температурата в твърдо състояние в компактна и надеждна опаковка. За инженерите по доставките и дизайнерските екипи разбирането на топлинните предизвикателства, спецификациите на охладителя и съображенията за интегриране е от съществено значение за избора на правилното решение. Във Fuzhou X-Meritan Technology Co., Ltd., нашата фабрика има опит и способността да произвежда термоелектрически охладители, които отговарят на взискателните изисквания на LiDAR системите. Ние работим в тясно сътрудничество с нашите клиенти, за да изберем правилния охладител и да осигурим успешна интеграция.
Независимо дали разработвате LiDAR за автономни превозни средства, индустриална автоматизация или приложения за картографиране, ви каним да се свържете с нас, за да обсъдим вашите изисквания. Можем да предоставим мостри, технически данни и персонализирани решения. Нашият ангажимент към качеството и удовлетвореността на клиентите ни направи доверен партньор за разработчиците на системи LiDAR по целия свят.
Свържете се с Fuzhou X-Meritan Technology Co., Ltd. днесза да обсъдите вашите изисквания за термоелектрически охладител LiDAR и да откриете как нашите продукти могат да осигурят топлинната стабилност, от която се нуждае вашата система.
