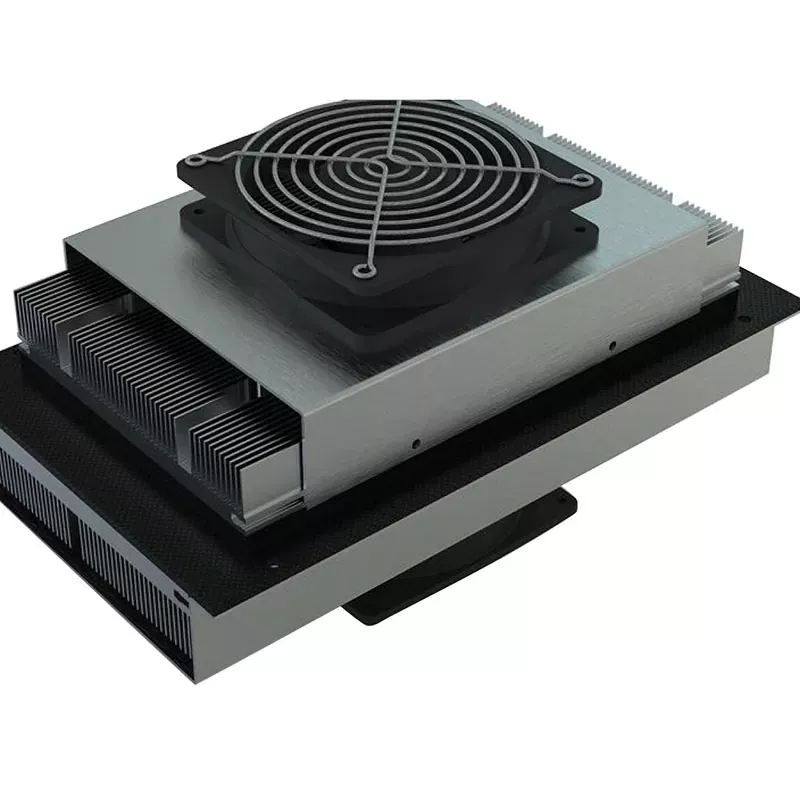

Термоелектрически охладителни възли въздух-въздух

Термоелектрическите охладителни модули въздух-въздух X-meritan осигуряват компактно, силно интегрирано решение за управление на топлината в твърдо състояние. Чрез елиминиране на конвенционалните компресори, линии за хладилен агент и сложни контури за циркулация на течности, тези възли използват директни топлообменници от страната на въздуха и високонадеждни полупроводникови термоелектрически модули за улесняване на ефективен топлообмен, като значително рационализират архитектурата на оборудването, като същевременно предотвратяват рисковете от течове.

Възползвайки се от възможностите за вертикална интеграция на X-meritan – обхващащи сурови термоелектрически материали и разработване на основни компоненти до термичен дизайн на системно ниво – всеки модул преминава 100% проверка на модула, тестване на устойчивост на променлив ток и стриктни стрес тестове с температурни цикли, за да се гарантира дългосрочна стабилност и висока надеждност.

Характеристики на продукта

Охлаждане в твърдо състояние без компресор

Термоелектрически охладителни модули въздух-въздух използват полупроводникови термоелектрически модули за създаване на температурна разлика чрез входно захранване с постоянен ток. Охладителната система не изисква компресор или конвенционална хладилна верига.

Компактна структура за сглобяване

Охлаждащите компоненти са интегрирани в компактен модул, вместо да разчитат на отделен хладилен агрегат. Тази структура помага за намаляване на необходимото място за инсталиране вътре или около електронно оборудване, инструменти и затворени системи.

Ниски механични смущения

Без компресор или друг голям механичен хладилен механизъм, модулът генерира минимални механични вибрации по време на работа.

Охлаждане и отопление в един монтаж

Термоелектрическият модул може да превключва между охлаждане и отопление чрез обръщане на посоката на постоянния ток. Следователно един модул за управление на топлината може да поддържа регулиране на температурата при различни работни условия, без да добавя отделен нагревателен елемент за основен двупосочен контрол на температурата.

Прецизно регулиране на температурата

Термоелектричният ефект реагира директно на промените в електрическия вход, позволявайки топлинната мощност да се регулира чрез системата за управление. Конфигурации с температурна обратна връзка могат да се използват, когато оборудването изисква контролирани и повтарящи се температурни условия.

Няма верига за течно охлаждане

Термоелектрическите охладителни възли въздух-въздух пренасят топлина през топлообменници от страната на въздуха и не изискват контур за циркулация на течност. Това премахва необходимостта от тръбопроводи за охлаждаща течност, помпи, резервоари и свързани връзки с течен контур от охладителната архитектура.

Възможност за широка работна температура

Сглобките могат да бъдат конфигурирани за оборудване, работещо в широк температурен диапазон от -40°C до +85°C. Изборът на компоненти и конфигурацията на сглобяването могат да бъдат съобразени с очакваната среда и условията на работа на оборудването.

Възможност за конфигуриране за различни дизайни на оборудване

X-Meritan може да конфигурира модула според необходимия капацитет на охлаждане, напрежение, ток, размери, въздушен поток, точност на контрол на температурата и изисквания за монтаж. Това позволява модулът за термично управление да бъде съобразен с механичните и електрическите ограничения на целевото оборудване.

Параметри на продукта

Въздух-въздух TEC срещу течно-базирано охлаждане

За приложения, които не изискват контур за течно охлаждане, конфигурацията на TEC от страната на въздуха може да опрости системната интеграция.

Подходящата архитектура зависи от капацитета на охлаждане, топлинния поток, условията на околната среда, наличното пространство, въздушния поток и дизайна на оборудването.

Типични приложения на оборудването

Електронни кутии и телекомуникационно оборудване

Термоелектрическите охладителни модули въздух-въздух могат да отстранят топлината, натрупана във външни шкафове, комуникационно оборудване и електронни кутии. Циркулацията на въздуха от студената страна разпределя охлаждането в корпуса, докато горещата страна отхвърля събраната топлина към околната среда.

Лабораторни и изследователски инструменти

За лабораторно оборудване, изискващо стабилни температури и ниски механични смущения, термоелектрическото охлаждане в твърдо състояние избягва вибрациите на компресора и циркулацията на хладилния агент. Сглобката може да бъде конфигурирана според топлинните изисквания на аналитични и изследователски инструменти.

Медицинско и диагностично оборудване

Чувствителните към температура компоненти в диагностичните и медицински инструменти може да изискват контролирани топлинни условия. TEC конфигурациите въздух-въздух могат да осигурят локализирано охлаждане или отопление без въвеждане на течна верига в оборудването.

Полупроводниково и оптично оборудване

Обработката, тестването, лазерното и оптичното оборудване на полупроводници могат да съдържат компоненти, чиято производителност се променя с температурата. Базирано на TEC термично управление от страна на въздуха може да се използва, когато се изисква контролирано отвеждане на топлината и температурна стабилност.

Специализирано индустриално оборудване

Системите за промишлен контрол, оборудването за проверка и други машини, работещи при променливи условия на околната среда, могат да използват модула за управление на вътрешното натрупване на топлина, като същевременно поддържат определена работна температура.

Процес на производство и тестване

100% проверка на модула

Всеки термоелектрически охладител въздух-въздух модул е ​​тестван за електрическо съпротивление, топлопроводимост и коефициент на Seebeck преди сглобяването. Тестването идентифицира електрически или термични отклонения, преди модулът да влезе в готовата охладителна система.

Материално валидиране

Термоелектричните полупроводникови материали се оценяват за постоянни електрически и топлинни свойства. Измерванията на стойността се използват като част от проверката на производителността на материала и модула.

Цялост на спойката

Тестването на съпротивлението на променлив ток се извършва, за да се проверят вътрешните електрически връзки на термоелектрическия модул. Тестът има за цел да идентифицира необичайно съпротивление, свързано с дефекти на спойката.

Контрол на целостта на модула

Дефектните или неактивни термоелектрически модули се проверяват преди интегриране. Повреденият модул може да създаде неефективен термичен път и да намали температурната разлика, налична в модула.

Окончателно тестване на сглобяването

Завършените модули се подлагат на производителност и стрес тестове, включително температурни цикли в определени работни диапазони. Тестването оценява механичната и термична цялост на завършената сглобка при многократни температурни промени.

Защо да изберете X-Meritan

X-Meritan работи върху термоелектрически материали, разработване на основни компоненти, проектиране на управление на топлината и избор на системно ниво. Тази вертикална възможност позволява охлаждащият модул да бъде оценен от нивото на материала и модула на TEC до термичната архитектура от страната на въздуха.

Компанията обслужва приложения във фиброоптични комуникации, промишлено и медицинско оборудване, автомобилна електроника, потребителска електроника и изследователски институции. Неговият технически обхват обхваща разработване на термоелектрически материали, персонализиране на компоненти, проектиране на решения за разсейване на топлината и подкрепа за избор.

ЧЗВ

Какво е термоелектрически охладител въздух-въздух?

Това е модул за управление на топлината в твърдо състояние, който използва термоелектрически модул за пренос на топлина от един въздушен поток към друг. Топлообменниците и вентилаторите осигуряват необходимата циркулация на въздуха от студената и горещата страна.

Могат ли модулите термоелектрически охладители въздух-въздух да осигурят едновременно охлаждане и отопление?

да Обръщането на посоката на постоянния ток през термоелектрическия модул обръща посоката на пренос на топлина, което позволява на модула да осигури охлаждане или отопление.

Как да избера необходимата мощност на охлаждане?

Започнете с непрекъснато и пиково топлинно натоварване на оборудването, след това вземете предвид температурата на околната среда, целевата температура, въздушния поток и наличния капацитет за отхвърляне на топлина от горещата страна. Тези условия трябва да се оценяват заедно при избора на сглобката.

Могат ли размерите да бъдат персонализирани?

да Размери, конфигурация на въздушния поток, монтажна структура, електрически изисквания и други характеристики на сглобяване могат да бъдат разработени според дизайна на оборудването.

Каква информация е необходима за оферта за монтаж на TEC?

Осигурете необходимия капацитет за охлаждане, температура на околната среда, целева температура, налично пространство за инсталиране, захранване с постоянен ток, условия на въздушния поток, работна среда и изисквания за контрол на температурата. Тези параметри позволяват конфигурацията на сглобката да бъде оценена спрямо действителното приложение.

Подходяща ли е TEC система въздух-въздух за високи топлинни натоварвания?

Пригодността зависи от действителното топлинно натоварване, температурата на околната среда, необходимата температурна разлика, въздушния поток и наличното отвеждане на топлината. Приложенията, надвишаващи практическия капацитет на конфигурацията на TEC от страната на въздуха, трябва да бъдат оценени спрямо алтернативни архитектури за управление на топлината.
