Ако снабдяватеТермоелектрически материализа производство на модули вероятно сте срещали термина "дифузионен бариерен слой". Може би сте се чудили защо е необходимо, какво прави и дали си струва допълнителните разходи. Отговорът е, че дифузионният бариерен слой не е незадължителен аксесоар; това е критичен компонент, който определя живота и надеждността на термоелектрическия модул. Без него модулът ще се влоши бързо при работни температури и неговата производителност ще намалее, докато не излезе от строя. За инженера по доставки разбирането на дифузионния бариерен слой е от съществено значение за вземане на информирани решения за покупка и за оценка на общата цена на притежание на термоелектрическите материали, които купувате.
Целта на това ръководство е да обясни защо термоелектрическите материали се нуждаят от дифузионен бариерен слой и да помогне на купувачите да посочат и намерят правилните материали за своето приложение. Ще разгледаме механизмите на разграждане, които се случват без бариера, материалите, използвани за бариерни слоеве, критериите за избор на различни термоелектрически материали и процеса на оценка на доставчика. Ние също така ще предоставим подробни продуктови спецификации от нашата фабрика на адресFuzhou X-Meritan Technology Co., Ltd.Независимо дали произвеждате термоелектрически модули за производство на електроенергия или за охлаждане, това ръководство ще ви даде техническата основа, от която се нуждаете, за да вземете уверено решение за покупка.
Дифузионният бариерен слой е тънък филм от материал, отложен между термоелектрическия материал и металния контакт. Основната му функция е да предотвратява взаимната дифузия на атоми между термоелектрическия материал и контакта. В термоелектрическия модул термоелектрическият материал е свързан към метални контакти (обикновено мед), за да образува електрическата верига. При работна температура, която може да варира от 200°C до 600°C или по-висока, атомите от термоелектрическия материал могат да дифундират в контакта, а атомите от контакта могат да дифундират в термоелектрическия материал. Тази интердифузия създава нежелани фази, увеличава контактното съпротивление и влошава термоелектричните свойства. Бариерният слой действа като физическа и химическа бариера, която блокира тази дифузия, като същевременно позволява преминаването на електрически ток. Таблицата по-долу обобщава функциите на дифузионния бариерен слой.
| функция | Описание | Полза за производителността на модула |
| Предотвратяване на интердифузия | Блокира атомната миграция между материалите | Запазва свойствата на материала |
| Поддържайте ниско контактно съпротивление | Осигурява стабилен електрически интерфейс | Максимизира изходната мощност |
| Подобрете термичната стабилност | Издържа на високи работни температури | Удължава живота на модула |
| Предотвратяване на крехкост | Спира образуването на крехки фази | Подобрява механичната цялост |
| Подобрете надеждността | Намалява разграждането с течение на времето | Намалява общата цена на притежание |
Във Fuzhou X-Meritan Technology Co., Ltd. нашата фабрика е специализирана в доставката на термоелектрически материали с оптимизирани дифузионни бариерни слоеве. Ние разбираме критичната роля, която бариерата играе в работата на модула, и работим с нашите клиенти, за да изберем правилния материал и дебелина на бариерата за тяхното конкретно приложение. Нашият технически екип може да предостави подробни данни за ефективността на бариерата и съвместимостта с различни термоелектрически материали.
За да разберете защо е необходим дифузионен бариерен слой, е полезно да разберете какво се случва, когато той отсъства. Без бариера термоелектрическият материал и металният контакт са в пряк контакт. При повишени температури този контакт се превръща в реакционна зона. Атомите от термоелектрическия материал, като бисмут, телур, олово или антимон, дифундират в медния контакт. По същия начин медните атоми дифундират в термоелектрическия материал. Тази взаимна дифузия има няколко вредни ефекта. Първо, той създава интерметални съединения на интерфейса. Тези съединения често са крехки и имат високо електрическо съпротивление. Второ, той изчерпва термоелектрическия материал на неговите съставни елементи, променяйки неговия състав и влошавайки неговите термоелектрични свойства. Трето, увеличава контактното съпротивление, което намалява изходната мощност на модула. Четвърто, може да доведе до механична повреда поради промените в обема, свързани с образуването на интерметални съединения. Таблицата по-долу обобщава механизмите на разграждане, които възникват без бариерен слой.
| Механизъм на разграждане | Описание | Ефект върху производителността на модула |
| Образуване на интерметални съединения | Реакция между термоелектричен материал и контакт | Повишена устойчивост, чупливост |
| Материално изчерпване | Загуба на елементи от термоелектричен материал | Намален коефициент на Seebeck, повишено съпротивление |
| Увеличаване на контактното съпротивление | Образуване на резистивни слоеве на интерфейса | Намалена изходна мощност |
| Механична повреда | Напукване поради промени в обема | Отворена верига, повреда на модула |
| Крехкост на спойка | Дифузия на елементи в спойките | Повреда на ставите, намалена надеждност |
В нашата фабрика сме провели обширни проучвания за разграждането на термоелектрическите материали без бариерни слоеве. Нашите данни показват, че контактното съпротивление може да се увеличи с фактор 10 или повече в рамките на 1000 часа работа при 500°C. Изходната мощност на модула може да намалее с 30-50% за същия период. Тези констатации подчертават важността на дифузионния бариерен слой за надеждността и производителността на модула.
Няколко материала се използват като дифузионни бариерни слоеве за термоелектрически материали, всеки със своите предимства и ограничения. Изборът на бариерен материал зависи от термоелектрическия материал, работната температура и контактния материал. Най-често срещаните бариерни материали са никел, молибден, волфрам, титан и различни сплави. Никелът се използва широко, защото е ефективна дифузионна бариера, има добра електрическа проводимост и е съвместим с много термоелектрически материали. Молибденът и волфрамът се използват за приложения при по-високи температури поради техните високи точки на топене и ниска дифузия. Титанът се използва като адхезивен слой и бариера за някои материали. Таблицата по-долу сравнява тези бариерни материали.
| Бариерен материал | Максимална работна температура | Електрическа проводимост | Съвместимост | Типично приложение |
| Никел (Ni) | 600°C | високо | Bi2Te3, PbTe, Скутерудити | Общо предназначение |
| Молибден (Mo) | 800°C | Умерен | PbTe, SiGe, Skutterudites | Висока температура |
| Волфрам (W) | 1000°C | Умерен | SiGe, високотемпературни материали | Много висока температура |
| Титан (Ti) | 500°C | Умерен | Bi2Te3, адхезивен слой | Насърчаване на адхезията |
| Никел-хром (NiCr) | 700°C | Умерен | PbTe, ЕТИКЕТИ | Устойчив на корозия |
Във Fuzhou X-Meritan Technology Co., Ltd. нашата фабрика доставя термоелектрически материали с набор от опции за бариерни слоеве. Ние работим с нашите клиенти, за да изберем оптималния бариерен материал и дебелина за техния специфичен дизайн на модула. Нашият технически екип може да предостави данни за скоростта на дифузия, контактното съпротивление и термичната стабилност за всяка опция за бариера.
Изборът на правилния дифузионен бариерен слой за вашите термоелектрически материали изисква систематична оценка на няколко фактора. Първият фактор е самият термоелектричен материал. Различните материали имат различни характеристики на дифузия. Например бисмутовият телурид (Bi2Te3) има относително ниска работна температура и може да използва никелова бариера. Оловен телурид (PbTe) работи при по-високи температури и може да изисква молибденова или NiCr бариера. Силициевият германий (SiGe) работи при много високи температури и изисква волфрамова или друга огнеупорна метална бариера. Вторият фактор е работната температура. Бариерата трябва да е стабилна при максимална работна температура и не трябва да реагира нито с термоелектрическия материал, нито с контакта. Третият фактор е контактният материал. Преградата трябва да е съвместима с контакта и да осигурява добра адхезия. Четвъртият фактор е дебелината на преградата. Бариерата трябва да е достатъчно дебела, за да блокира дифузията, но достатъчно тънка, за да минимизира електрическото съпротивление. Таблицата по-долу обобщава критериите за избор.
| Фактор на подбор | Разглеждане | Въздействие върху производителността |
| Термоелектричен материал | Дифузионни характеристики, работна температура | Определя съвместимостта на бариерния материал |
| Работна температура | Максимална и циклична температура | Определя стабилността на бариерата |
| Контактен материал | Адхезия, съвпадение на топлинно разширение | Определя качеството на интерфейса |
| Дебелина на бариерата | Баланс между блокиране на дифузията и съпротивление | Влияе на устойчивостта на контакт и живота |
| Метод на отлагане | Разпрашване, изпаряване, галванопластика | Влияе върху качеството и еднородността на бариерата |
В нашата фабрика ние помагаме на нашите клиенти да изберат правилната бариера за техните термоелектрически материали. Имаме богат опит с широка гама от материални системи и можем да предоставим насоки относно оптималния бариерен материал, дебелина и метод на отлагане. Нашата цел е да помогнем на нашите клиенти да постигнат възможно най-висока производителност и надеждност на модула.
Оценяването на доставчик на термоелектрически материали с дифузионни бариерни слоеве изисква поглед отвъд единичната цена. Техническите възможности на доставчика, контролът на качеството и способността да предоставя постоянни свойства на материала са критични за производителността на вашия модул. Ключовите критерии за оценка на доставчика са качество на материала, качество на бариерен слой, техническа поддръжка, изпълнение на доставката и цена. Качеството на материала включва чистотата, стехиометрията и хомогенността на термоелектрическия материал. Качеството на бариерния слой включва равномерност на дебелината, адхезия и ефективност на блокиране на дифузията. Техническата поддръжка включва способността да предоставяте данни, да подпомагате проектирането и да решавате проблеми. Ефективността на доставката включва способността да се спазват сроковете за доставка и да се осигури постоянно качество от партида до партида. Цената включва общата цена на притежание, като се вземат предвид продължителността на живота и производителността на модула. Таблицата по-долу обобщава тези критерии.
| Критерий за оценка | Какво да търсите | Защо има значение |
| Качество на материала | Чистота, стехиометрия, хомогенност | Определя термоелектрически характеристики |
| Качество на бариерен слой | Еднородност на дебелината, адхезия, блокиране на дифузията | Определя живота на модула |
| Техническа поддръжка | Листове с данни, помощ при проектиране, решаване на проблеми | Помага за оптимизиране на дизайна на модула |
| Изпълнение на доставката | Навременна доставка, последователност от партида до партида | Поддържа производството да работи гладко |
| цена | Обща цена на притежание | Осигурява дългосрочна стойност |
В X-Meritan нашата фабрика се ангажира да доставя висококачествени термоелектрически материали с оптимизирани дифузионни бариерни слоеве. Имаме цялостна система за контрол на качеството, която включва характеризиране на материала, инспекция на бариерен слой и тестване на ефективността. Предоставяме подробни информационни листове и техническа поддръжка на нашите клиенти. И имаме силен опит в доставката навреме. Каним ви да ни оцените по тези критерии и да ни считате за ваш партньор за термоелектрически материали.

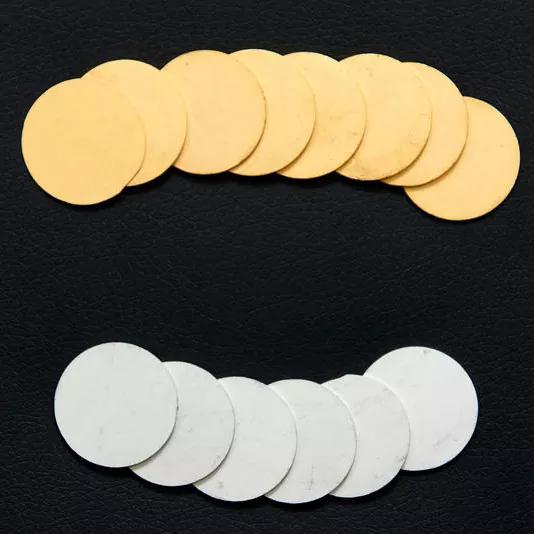

Следващата таблица предоставя ключовите продуктови параметри за нашите термоелектрически материали със слоеве за дифузионна бариера. Тези материали се предлагат в различни състави и конфигурации, за да отговарят на различни дизайни на модули и работни условия. Нашата фабрика може също да произвежда персонализирани материали, за да отговори на специфични изисквания.
| Параметър | Спецификация Диапазон | Бележки |
| Тип материал | Bi2Te3, PbTe, Skutterudites, SiGe | Други материали са налични при поискване |
| Работна температура | 200°C - 800°C | Зависи от материала |
| Бариерен материал | Ni, Mo, W, Ti, NiCr | Избран въз основа на приложение |
| Дебелина на бариерата | 1 - 20 µm | Оптимизиран за блокиране на дифузията |
| Контактно съпротивление | < 10 µΩ·cm² | След нанасяне на бариера |
| Коефициент на Зеебек | 150 - 250 µV/K | Зависи от материала |
| Електрическо съпротивление | 0,5 - 3,0 mΩ·cm | Зависи от материала |
| Топлопроводимост | 1,0 - 4,0 W/m·K | Зависи от материала |
| форма | Слитъци, прахове, вафли | Налични персонализирани форми |
| Контрол на качеството | XRD, SEM, EDS, Seebeck, съпротивление | Пълна характеристика |
В нашата фабрика ние произвеждаме нашите термоелектрически материали, за да отговарят на тези спецификации и други. Можем да персонализираме състава на материала, бариерен слой и форма, за да отговарят на вашия специфичен дизайн на модула. Нашият технически екип може да предостави подробни данни и поддръжка за вашето приложение.
Въпрос 1: Колко дебел трябва да бъде слоят дифузионна бариера?
Отговор: Оптималната дебелина на дифузионния бариерен слой зависи от материалната система и работната температура. Обикновено дебелината варира от 1 до 20 микрометра. Бариерата трябва да е достатъчно дебела, за да блокира дифузията за предвидения живот на модула, но достатъчно тънка, за да минимизира електрическото съпротивление. Нашата фабрика може да препоръча оптималната дебелина за вашия специфичен термоелектричен материал и приложение.
Въпрос 2: Какво се случва, ако дифузионният бариерен слой е твърде тънък?
Отговор: Ако слоят на дифузионната бариера е твърде тънък, той няма да блокира ефективно взаимната дифузия на атоми между термоелектрическия материал и контакта. Това ще доведе до образуване на интерметални съединения, повишена контактна устойчивост и влошаване на термоелектричните свойства. Модулът ще се повреди преждевременно. Нашата фабрика тества дебелината на бариерния слой и ефективността на блокиране на дифузията, за да гарантира, че отговаря на изискванията на вашето приложение.
Въпрос 3: Мога ли да използвам един и същ бариерен материал за всички термоелектрически материали?
Отговор: Не, бариерният материал трябва да бъде избран въз основа на термоелектрическия материал и работната температура. Например никелът е подходящ за бисмутов телурид, но може да не е подходящ за силициев германий при високи температури. Бариерата трябва да е химически съвместима както с термоелектрическия материал, така и с контакта и трябва да е стабилна при работна температура. Нашият технически екип може да ви помогне да изберете правилния бариерен материал за вашето приложение.
Въпрос 4: Как да разбера дали моят доставчик на термоелектрически материал осигурява добър бариерен слой?
Отговор: За да оцените качеството на дифузионен бариерен слой, поискайте от доставчика данни за еднаквост на дебелината на бариерата, якост на адхезия и ефективност на блокиране на дифузията. Можете също така да поискате проби и да проведете свои собствени тестове, като например тестове за ускорено стареене и измервания на контактно съпротивление. Уважаван доставчик ще предостави тези данни и ще работи с вас, за да гарантира, че бариерата отговаря на вашите изисквания. Ние във Fuzhou X-Meritan Technology Co., Ltd. предоставяме изчерпателни данни и поддръжка на нашите клиенти.
Въпрос 5: Какъв е типичният живот на термоелектрически модул с дифузионен бариерен слой?
Отговор: Животът на термоелектрически модул с правилно проектиран дифузионен бариерен слой зависи от работната температура и условията на цикличност. За модул, работещ непрекъснато при 500°C, животът може да бъде 5 до 10 години или повече. При термичен цикъл животът може да бъде намален. Бариерният слой е критичен за постигане на дълъг живот. Нашата фабрика проектира нашите материали и бариерни слоеве, за да увеличи максимално живота на модула.
Дифузионният бариерен слой е основен компонент на термоелектрическите материали за модули с висока производителност. Той предотвратява взаимната дифузия, поддържа ниско контактно съпротивление и удължава живота на модула. Когато се снабдяват с термоелектрически материали, купувачите трябва да считат бариерния слой за критична спецификация, а не за закъснение. Изборът на бариерен материал, дебелина и метод на отлагане влияе върху производителността и надеждността на крайния модул. Във Fuzhou X-Meritan Technology Co., Ltd., нашата фабрика има експертизата и опита да доставя термоелектрически материали с оптимизирани дифузионни бариерни слоеве. Ние работим с нашите клиенти, за да разберем техните изисквания и да предоставим оптималното материално решение. Независимо дали произвеждате модули за производство на електроенергия или за охлаждане, ние можем да осигурим материалите, от които се нуждаете.
Нашият ангажимент към качеството и удовлетвореността на клиентите ни направи доверен партньор за производителите на термоелектрически модули по целия свят. Каним ви да се свържете с нас, за да обсъдим вашите изисквания за термоелектрически материали. Ние можем да предоставим технически данни, мостри и помощ при проектиране. Нека ви помогнем да постигнете най-висока производителност и надеждност за вашите термоелектрически модули.
Свържете се с Fuzhou X-Meritan Technology Co., Ltd. днесза да обсъдите вашите изисквания за термоелектрически материали и да откриете как нашите дифузионни бариерни слоеве могат да подобрят производителността и живота на вашия модул.
