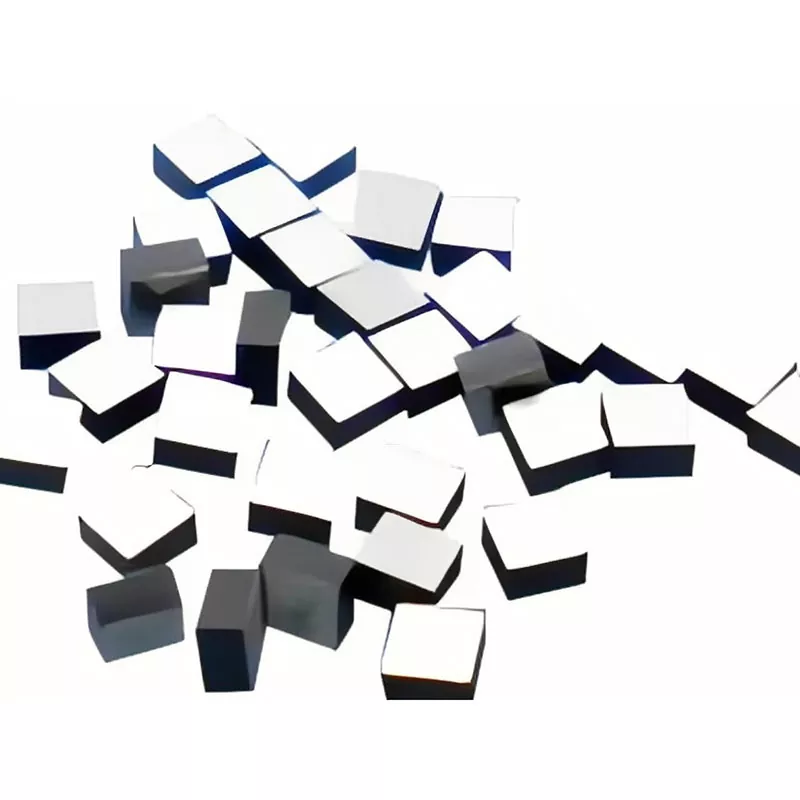

NTC термистор за батерия

X-meritan NTC Thermistor for Battery Pack е високочувствителен сензор за измерване на температура от автомобилен клас, специално проектиран за литиево-йонни батерийни модули, системи за съхранение на енергия (ESS) и индустриални архитектури за управление на батерии (BMS). проектиран за предотвратяване на термично изтичане и оптимизиране на ефективността на зареждане на батерията, този компактен термистор осигурява бърза и прецизна обратна връзка за температурата директно от повърхностите на клетката и модула.

Характеристики на продукта

Чувствителност към висока температура

Термисторът NTC за батериен пакет открива температурни промени чрез отрицателния температурен коефициент на неговия сензорен материал. С повишаването на температурата електрическото съпротивление намалява, което позволява на свързаната верига за наблюдение да идентифицира промените в температурата на батерията.

Множество опции за съпротивление и B-стойност

Различните системи за управление на батерията използват различни криви на съпротивление-температура. X-Meritan предоставя често използвани стойности на R25 като 10KΩ, 47KΩ и 100KΩ, заедно с B-стойности, включително 3435K, 3950K и 4100K. Персонализирано съпротивление и спецификации за B-стойност могат да бъдат доставени според необходимата R-T крива.

Компактна сензорна структура

Чувствителният елемент може да бъде опакован в конфигурации, подходящи за инсталиране върху или близо до батерийни клетки и модули. Компактните размери спомагат за поставянето на температурния сензор близо до наблюдавания източник на топлина, без да заема значително място в модула на батерията.

Гъвкава механична конфигурация

Дължината на кабела, конфигурацията на корпуса, разположението на конекторите и други механични характеристики могат да бъдат персонализирани за различни структури на батерийния пакет. Това позволява на сензорния модул да съответства на наличната монтажна позиция и електрически интерфейс.

Широк температурен диапазон на работа

Определеният работен температурен диапазон от -40°C до +125°C покрива широк диапазон от работни условия на батерията. Избраният пакет и конфигурацията на сензора трябва да съответстват на действителната температурна експозиция на приложението.

Електрическа изолация

Изолационното съпротивление между водещия проводник и корпуса е по-голямо от 100 MΩ. Това осигурява електрическа изолация между сензорната верига и околната механична структура, когато сензорът е правилно инсталиран.

Параметри на продукта

Опции за инсталиране

Методът на инсталиране на сензора влияе върху това колко бързо и точно чувствителният елемент реагира на промените в температурата на батерията.

За наблюдение на ниво клетка, NTC термисторът за батерия може да бъде позициониран директно срещу повърхността на клетката, за да се измери температурата в близост до наблюдаваната клетка. За мониторинг на ниво модул, той може да бъде поставен на представително място в структурата на модула.

Съображенията за инсталиране включват:

1.Контакт между сензорния елемент и наблюдаваната повърхност

2. Позиция на сензора спрямо клетките, генериращи топлина

3. Маршрутизиране на оловото и освобождаване на напрежението

4. Електрическа изолация

5.Налично свободно пространство за монтаж

6. Ориентация на конектора

7. Размери на корпуса

8. Метод на фиксиране или лепило

Избор на NTC за батерии

Изборът на подходящия NTC термистор за батерия изисква съпоставяне на неговите електрически характеристики с BMS веригата за измерване на температурата и механичните му характеристики с батерията.

R25 Съпротивление

Номиналното съпротивление при 25°C трябва да съответства на обхвата на съпротивление, очакван от BMS или веригата за зареждане. Общите стойности включват 10KΩ, 47KΩ и 100KΩ.

B-стойност

B-стойността определя как съпротивлението на термистора се променя при промяна на температурата. Избраната B-стойност трябва да съответства на R-T кривата, изисквана от алгоритъма за измерване на температурата.

Съпротивление и толерантност към B-стойност

Толерансът засяга разликата между действителните характеристики на термистора и номиналната R-T крива. Могат да се имат предвид по-строги толеранси, когато приложението изисква по-последователно измерване на температурата между сензорите.

Работна температура

Номиналният температурен диапазон на сензора трябва да покрива минималната и максималната температура, очаквана при монтажната му позиция.

Термична реакция

Термичната времева константа показва колко бързо сензорът реагира на промяна в околната температура. Приложенията, включващи бързи термични промени, трябва да вземат предвид масата на сензора, метода на монтаж, условията на контакт и въздушния поток, когато оценяват времето за реакция.

Механична конфигурация

Дължината на проводника, размерът на корпуса, типът на конектора и методът на монтиране трябва да бъдат посочени в съответствие с наличното пространство на батерията и структурата на окабеляването на BMS.

Опции за персонализиране

X-Meritan може да конфигурира NTC термистора за сглобяване на батериен пакет според електрическите и механични изисквания на акумулаторната система.

Наличните области за персонализиране включват: съпротивление R25, B-стойност, толеранс на съпротивление, толеранс на B-стойност, дължина на проводника, спецификация на проводника, структура на корпуса, размери на сензора, конфигурация на конектора, метод на монтаж и изисквания за опаковане.

За разработване по поръчка производителят на батерията може да предостави необходимия температурен диапазон, входна спецификация на BMS, R-T крива, място за инсталиране, налично пространство, изисквания за кабели и конфигурация на конектора.

Защо да изберете X-Meritan?

Пълно съответствие на топлинните компоненти

X-Meritan предоставя TEC модули, температурни контролери, термистори и свързани термични компоненти, помагайки на клиентите да изберат съвместими продукти за различни изисквания за контрол на температурата.

Персонализирана продуктова конфигурация

Ние поддържаме персонализиране на електрически параметри, размери, опаковъчни структури и методи на свързване, за да съответстват на различни дизайни на оборудване и условия на монтаж.

Стабилна консистенция на продукта

Чрез контролирано производство и тестване на производителността, X-Meritan поддържа последователност в ключови параметри като електрическа производителност, термична реакция и точност на отчитане.

Техническа поддръжка за интеграция

Нашият инженерен екип помага при избора на компоненти, съпоставянето на параметрите и системната интеграция, за да се намалят трудностите при разработването по време на проектирането на продукта.

Гъвкава поддръжка от прототип до производство

X-Meritan поддържа тестване на проби, персонализирано разработване и обемно производство, за да отговори на различните етапи на проекта и изискванията за доставка.

ЧЗВ

Какво прави NTC термистор за батериен пакет в батериен пакет?

Той измерва температурата на батерията, като преобразува температурните промени в промени на съпротивлението. BMS или веригата за зареждане отчита това съпротивление и го преобразува в температурна стойност.

Какво съпротивление R25 трябва да се избере?

Стойността на R25 трябва да съответства на обхвата на входното съпротивление и кривата на преобразуване на температурата на BMS или зарядното устройство. Общите спецификации включват 10KΩ, 47KΩ и 100KΩ.

Какво означава B-стойността?

B-стойността описва връзката между съпротивлението на термистора и температурата. Това е важен параметър за преобразуване на измереното съпротивление в температура.

Може ли термисторът да бъде персонализиран за конкретен пакет батерии?

да X-Meritan може да персонализира съпротивление, B-стойност, толеранс, дължина на проводника, корпус, конектор и други механични конфигурации според дизайна на батерията.

Може ли една батерия да използва няколко термистори?

да Множество термистори могат да бъдат позиционирани в различни клетки или модули, когато архитектурата на батерията изисква наблюдение на температурата на множество места. Броят и разположението трябва да се определят от BMS и топлинния проект.

Какъв е температурният диапазон на работа?

Посоченият работен температурен диапазон е от -40°C до +125°C. Действителната допустима температура също трябва да бъде оценена според избрания пакет и конфигурацията на инсталацията.
