Нискотемпературен NTC

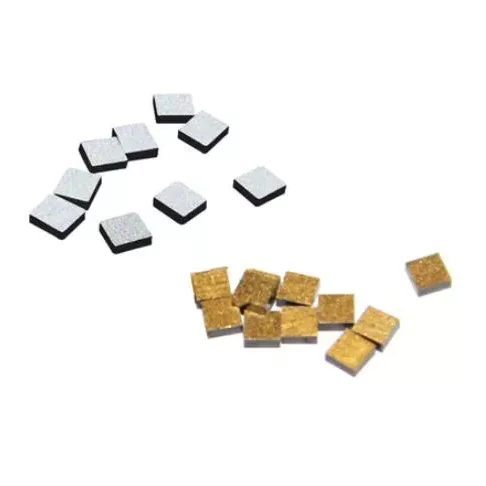

Нискотемпературните NTC термистори от X-Meritan са проектирани за отчитане на температурата в нискотемпературни и криогенни среди, където се изисква определена реакция съпротивление-температура. Чувствителният елемент е произведен от синтерован композит от метални оксиди, осигуряващ отрицателния температурен коефициент, необходим за откриване на температурни промени чрез промяна на съпротивлението.

Термисторът може да бъде конфигуриран за приложения, включително откриване на ниво на криогенна течност, мониторинг на температурата на намотката на двигателя, ново енергийно оборудване, индустриална автоматизация и специализирани лабораторни или медицински системи. Характеристиките на съпротивлението, размерите на сензора, капсулирането, проводниците и други спецификации могат да бъдат адаптирани към изискванията на оборудването.

Принцип на отрицателния температурен коефициент

NTC означава отрицателен температурен коефициент. Основната му характеристика е, че електрическото съпротивление се променя обратно пропорционално на температурата.

По-ниска температура → По-висока устойчивост

По-висока температура → По-ниско съпротивление

Когато температурата на околната среда се промени, съпротивлението на чувствителния материал от синтерован метален оксид се променя съответно. Измервателната верига определя температурата, като измерва това съпротивление и го сравнява с определената характеристика съпротивление-температура (R/T) на термистора.

Електрически характеристики

Електрическото поведение на термистора се определя от неговата връзка съпротивление-температура и допустимите отклонения, свързани с посочените параметри.

Действителните стойности трябва да се вземат от спецификацията на приложимия продукт или от тестови данни за избраната конфигурация. За нискотемпературни приложения електрическите характеристики трябва да се оценяват в действителния обхват на отчитане, а не само от стойността на съпротивление от 25°C.

Откриване на ниво на криогенна течност

Термисторът може да бъде конфигуриран за откриване на нивото на течности в криогенни среди като течен азот и течен кислород.

Принципът на откриване се основава на промени в топлинното състояние около чувствителния елемент. Когато елементът преминава между състояния, покрити с течност и изложени на пари, съпротивлението му се променя съответно. Верига за измерване или управление може да използва тази промяна на съпротивлението, за да идентифицира съответното състояние на нивото на течността.

За това приложение позицията на сензора, целевият температурен диапазон, R/T характеристиката, капсулирането и методът на инсталиране трябва да се разглеждат заедно. Конфигурацията също трябва да бъде оценена спрямо действителната среда и структурата на оборудването, особено за приложения, включващи криогенни течности.

Мониторинг на температурата на намотката на двигателя

Термисторът може да бъде вграден в намотките на двигателя, за да следи температурните промени по време на работа.

Инсталиран близо до намотката, NTC осигурява зависим от температурата електрически сигнал, който може да бъде свързан към защитна или контролна верига. Промените в температурата на намотката предизвикват съответните промени в съпротивлението, което позволява на системата да идентифицира необичайни топлинни условия и да инициира необходимото наблюдение или защитна реакция.

Моторните приложения изискват внимателно разглеждане на размерите на сензора, изискванията за изолация, конструкцията на оловния проводник, характеристиките на съпротивлението и позицията на монтаж. Сензорът трябва да се побере в наличното пространство за намотка, като същевременно поддържа необходимата електрическа изолация и разположение на връзката.

Други области на приложение

Термисторът може също да бъде интегриран в оборудване, където се изисква обратна връзка при ниска температура за контрол на процеса, защита или управление на топлината.

Приложимите области включват ново енергийно оборудване, системи за индустриална автоматизация, лабораторно оборудване, медицински охладителни системи и специализирани охлаждащи модули. Подходящата конфигурация зависи от работната температура, електрическия интерфейс, условията на инсталиране и необходимите сензорни характеристики.

Производство и осигуряване на качеството

X-Meritan има повече от 10 години опит в управлението на топлината на полупроводниците, с възможности, обхващащи разработване на материали, производство на компоненти, сглобяване, тестване и проектиране на решения за управление на температурата.

Неговите производствени и тестови съоръжения поддържат процеси, включително запояване, преформатиране, дозиране, рязане, запечатване, втвърдяване и печат. Оценката на качеството на термистора може да включва проверка на материала, производство на елементи, синтероване, капсулиране, електрическо изпитване, R/T изпитване, проверка на размерите и окончателна проверка в съответствие с приложимите изисквания за продукта.

Типична производствена и инспекционна последователност е:

Подготовка на материала → Производство на елементи → Агломериране → Капсулиране → Електрически тестове → R/T тестване → Крайна проверка

Системата за управление на качеството на компанията е сертифицирана по ISO 9001:2015. Съответствие с RoHS и REACH може да бъде осигурено за приложими продукти и конфигурации.

Чертежи и мостри на клиенти могат също да се използват като референции за разработка, когато стандартната конфигурация не отговаря на изискванията на целевото оборудване. Проверката на извадката може да бъде завършена преди масовото производство, за да се потвърдят необходимите електрически и механични спецификации.

ЧЗВ

Какво означава NTC?

NTC означава отрицателен температурен коефициент. NTC термисторът има съпротивление, което намалява с повишаване на температурата и се увеличава с понижаване на температурата. Тази предвидима връзка позволява компонентът да се използва за измерване на температурата, наблюдение и защита.

Какво показват стойностите на R25 и B в NTC?

R25 е номиналното съпротивление, измерено при 25°C, докато стойността B описва връзката съпротивление-температура в определен температурен диапазон. И двете се използват заедно с приложимата R/T характеристика при оценка на термистор.

Може ли NTC да се използва за откриване на ниво на течен азот или течен кислород?

NTC може да бъде конфигуриран за откриване на ниво на криогенна течност, когато характеристиките му съпротивление-температура, опаковката, монтажната позиция и електрическият интерфейс са подходящи за приложението. Крайната конфигурация трябва да бъде проверена спрямо необходимата работна температура, среда и условия на оборудването.

Може ли нискотемпературен NTC да бъде вграден в намотките на двигателя?

да Термисторът може да бъде проектиран за вграден мониторинг на температурата на намотката на двигателя, когато неговите размери, изолация, конфигурация на кабела, температурен диапазон и електрически характеристики са съвместими със структурата на двигателя.
