Инженер, който проектира компактен медицински анализатор, трябва да държи камера за проби при 15°C в околна среда от 35°C. Корпусът е малък, бюджетът за мощност е ограничен, а наличното пространство за охладителна система е минимално. Инженерът знае, че термоелектрическият охладител или TEC е правилната технология за това приложение. Но кой TEC? Отговорът зависи от число, което често се оценява твърде небрежно: необходимото охлаждащо натоварване. Ако натоварването при охлаждане е подценено, TEC няма да поддържа зададената точка. Ако е надценен, ТЕС ще бъде прекалено голям, неефективен и скъп. Правилното изчисляване на охлаждащия товар е първата стъпка при избора на термоелектрически охладител, който отговаря на изискванията на приложението без ненужни разходи или сложност.
Това ръководство е написано за инженери по доставки, инженери по дизайн и купувачи, които трябва да уточняттермоелектрически охладителиfor cooling applications. Ще обясним компонентите на охлаждащия товар, методите за изчисляване на всеки компонент, ролята на термичното съпротивление в корпуса, ефекта на коефициента на ефективност (COP) на TEC и критериите за оценка на доставчика. Ние също така ще предоставим подробни параметри на продукта от нашата фабрика във Fuzhou X-Meritan Technology Co., Ltd. Независимо дали охлаждате медицинско устройство, лазерен диод, батерия или компактен корпус, това ръководство ще ви помогне да изчислите точно натоварването на охлаждане и да изберете правилния термоелектрически охладител за вашето приложение.
Охлаждащият товар е общото количество топлина, което трябва да бъде отстранено от корпуса или обекта, който се охлажда, за да се поддържа желаната температура. Това е сумата от активния топлинен товар, пасивния топлинен товар и всички допълнителни източници на топлина, като слънчева радиация или кондензация. The cooling load is expressed in watts. За термоелектрически охладител, охлаждащият товар е необходимият капацитет на изпомпване на топлина (Qc) при специфичните работни условия. TEC трябва да бъде избран така, че неговият Qc при действителната околна температура и зададената точка да е по-голям от охлаждащото натоварване, с подходящ запас на безопасност. Ако Qc на TEC е по-малко от охлаждащото натоварване, корпусът няма да достигне зададената точка. Ако Qc на TEC е много по-голямо от охлаждащото натоварване, TEC ще бъде прекалено голям и ще работи с по-ниска ефективност.
Изчисляването на охлаждащия товар е в основата на избора на TEC, тъй като определя необходимия Qc, който от своя страна определя размера на TEC, консумацията на енергия и цената. Едно малко медицинско устройство може да има охлаждащ товар от 10 W, което изисква компактен TEC. Система за термично управление на батерии може да има охлаждащ товар от 200 W, което изисква по-голям TEC или набор от TEC. Таблицата по-долу обобщава трите основни компонента на охлаждащия товар и техните типични източници.
| Компонент | Източник | Типичен магнитуд |
| Активно топлинно натоварване | Електронни компоненти, сензори, двигатели, лазери | 1 W до 200 W |
| Пасивно топлинно натоварване | Проводимост през стените на корпуса, конвекция, радиация | 5 W до 50 W |
| Допълнителни източници на топлина | Слънчева радиация, конденз, външни източници на топлина | Променлива |
| Общо охлаждащо натоварване | Сума от всички компоненти | Определя изискването за TEC Qc |
ПриFuzhou X-Meritan Technology Co., Ltd., нашата фабрика проектира и произвежда термоелектрически охладители за широк спектър от охлаждащи приложения. Ние работим с нашите клиенти, за да проверим дали изчислението на охлаждащия товар е точно, преди да изберем TEC. Нашият инженерен екип може да помогне с изчислението и да предостави насоки относно подходящата граница на безопасност за всяко приложение.
Активният топлинен товар е топлината, генерирана от компонентите вътре в корпуса, които се захранват с електричество. Тези компоненти могат да включват електронни схеми, сензори, двигатели, лазери, LED светлини и всяко друго устройство, което преобразува електрическата енергия в топлина. Активният топлинен товар се изчислява чрез сумиране на консумацията на енергия на всички компоненти, които работят вътре в корпуса. За компонент, който не е 100% ефективен, генерираната топлина е равна на вложената мощност минус изходната полезна работа. В повечето електронни системи почти цялата електрическа енергия се преобразува в топлина, така че активният топлинен товар е приблизително равен на общата консумация на енергия. Таблицата по-долу предоставя работен лист за изчисляване на активния топлинен товар.
| Компонент | Консумирана мощност (W) | Разсейване на топлина (W) | Бележки |
| Контролна платка | 5 W | 5 W | Цялата мощност се разсейва като топлина |
| Сензорен модул | 2 W | 2 W | Непрекъсната работа |
| Лазерен диод | 3 W | 2,5 W | 0,5 W излъчвани като светлина |
| Дисплей | 1 W | 0,8 W | 0,2 W излъчвани като светлина |
| Общо активно топлинно натоварване | 11 W | 10,3 W | Използва се за избор на TEC |
В нашата фабрика ние предоставяме термоелектрически охладители с гама от охлаждащи мощности, за да отговарят на различни активни топлинни натоварвания. Нашият инженерен екип може да прегледа списъка с компоненти и да провери изчислението на активния топлинен товар. Също така препоръчваме на нашите клиенти да вземат предвид работния цикъл на компонентите, тъй като прекъсващата работа може да намали средното топлинно натоварване.
Пасивното топлинно натоварване е топлината, която навлиза в корпуса от външната среда през стените, капака и всякакви отвори. Задвижва се от температурната разлика между околната среда и вътрешността на корпуса. Пасивният топлинен товар се изчислява по формулата Q = U × A × ΔT, където U е общият коефициент на топлопреминаване на заграждението, A е повърхностната площ на заграждението и ΔT е температурната разлика между околната среда и вътрешността. Общият коефициент на топлопреминаване зависи от материала на стената, изолацията и условията на конвекция от двете страни на стената. За добре изолирана кутия U може да бъде само 0,5 W/m²K. За неизолирана кутия U може да достигне до 5 W/m²K. Таблицата по-долу предоставя работен лист за изчисляване на пасивния топлинен товар.
| Параметър | Символ | Стойност | единица |
| Общ коефициент на топлопреминаване | U | 2.0 | W/m²K |
| Повърхностна площ | A | 0.5 | m² |
| Температурна разлика | ΔT | 20 (35°C околна среда, 15°C вътрешна) | K |
| Пасивно топлинно натоварване | Q | 20 | W |
At X-Meritan, we help our customers calculate the passive heat load by providing the thermal resistance values for our enclosure materials and insulation options. Ние също така съветваме използването на отразяващи покрития и термични прекъсвания за намаляване на пасивното топлинно натоварване. Our goal is to ensure that the total cooling load is calculated accurately, so that the selected thermoelectric cooler is neither undersized nor oversized.
Изчисляването на охлаждащия товар не е завършено, докато не бъде отчетено топлинното съпротивление на интерфейсите между TEC и охлаждания обект. The TEC does not cool the object directly; it cools the cold-side heat sink, which then cools the object through conduction, convection, or radiation. Each interface introduces a thermal resistance that reduces the effective cooling capacity. Най-често срещаните загуби в интерфейса са термичното съпротивление на термичния интерфейсен материал (TIM) между TEC и радиатора, термичното съпротивление на самия радиатор и термичното съпротивление на топлинния път от радиатора от студената страна до обекта. The table below summarizes the typical thermal resistance values for common interface materials.
| Интерфейс | Типично термично съпротивление | Бележки |
| Термопаста (TEC към радиатор) | 0,1 - 0,5 °C/W | Зависи от дебелината и контактното налягане |
| Термична подложка (TEC към радиатор) | 0,5 - 2,0 °C/W | По-лесен за нанасяне, но с по-висока устойчивост |
| Радиатор (естествена конвекция) | 1,0 - 5,0 °C/W | Зависи от размера и дизайна на перките |
| Радиатор (принудителен въздух) | 0,2 - 1,0 °C/W | Изисква вентилатор, но с по-ниско съпротивление |
| Топлинен път към обекта | 0,5 - 3,0 °C/W | Зависи от материала и геометрията |
В нашата фабрика ние предлагаме термоелектрически охладители с повърхностни покрития, които са оптимизирани за термичен контакт. Ние също така предлагаме материали за термичен интерфейс и поддръжка на дизайна на радиатора, за да помогнем на нашите клиенти да минимизират загубите на интерфейса. Нашата цел е да гарантираме, че охлаждащият капацитет на TEC се прехвърля ефективно към охлаждания обект, така че системата да отговаря на изискванията за топлинна ефективност.
Коефициентът на ефективност (COP) е отношението на охлаждащия капацитет (Qc) към входящата електрическа мощност (Pin). A higher COP means that the TEC is more efficient, consuming less electrical power for the same cooling capacity. COP на термоелектрически охладител зависи от температурната разлика между горещата и студената страна, TEC материала и работния ток. С увеличаването на температурната разлика COP намалява. Това означава, че TEC, който е избран за висока температурна разлика, ще изисква повече мощност и ще генерира повече топлина, която трябва да бъде разсеяна от радиатора на горещата страна. Таблицата по-долу показва типичните стойности на COP за термоелектрически охладител при различни температурни разлики.
| Температурна разлика (ΔT) | Типичен COP | Последици за избора на TEC |
| 10 К | 1,5 - 2,0 | Висока ефективност, ниска консумация на енергия |
| 20 К | 0,8 - 1,2 | Умерена ефективност |
| 30 К | 0,5 - 0,8 | По-ниска ефективност, по-висока консумация на енергия |
| 40 К | 0,3 - 0,5 | Ниска ефективност, значително отхвърляне на топлината |
| 50 К | 0,2 - 0,3 | Много ниска ефективност, може да изисква многоетапен TEC |
At X-Meritan, we provide the COP curves for our thermoelectric coolers, so that our customers can select the TEC that operates at the optimal efficiency for their temperature difference. Ние също така съветваме използването на многостепенни TEC за приложения, които изискват голяма температурна разлика. Нашата цел е да помогнем на нашите клиенти да постигнат необходимата производителност на охлаждане с възможно най-ниска консумация на енергия.
Оценяването на доставчик на термоелектрически охладители изисква фокус върху производствения капацитет, данните за производителността, контрола на качеството и техническата поддръжка. Доставчикът трябва да има способността да произвежда ТЕС според изискваните спецификации, включително правилните размери, правилния брой двойки и правилните топлинни характеристики. Те трябва да предоставят пълни данни за ефективността, включително Qc, COP, максимален ток и максимално напрежение при различни температурни разлики. Те трябва да имат система за контрол на качеството, която гарантира постоянна работа от единица до единица. И те трябва да осигурят техническа поддръжка, за да помогнат на клиентите при изчисляването на охлаждащия товар и избора на TEC. Таблицата по-долу обобщава тези критерии за оценка.
| Критерий за оценка | Какво да търсите | Защо има значение |
| Производствена способност | Прецизен монтаж, тестово оборудване | Гарантира качество и последователност на продукта |
| Данни за ефективността | Qc, COP, Imax, Vmax при различни ΔT | Позволява точен избор |
| Контрол на качеството | ISO 9001, 100% тестване | Осигурява постоянна производителност |
| Техническа поддръжка | Изчисляване на охлаждащия товар, избор на TEC | Помага при избора на правилния продукт |
| Надеждност | Данни за MTBF, тестване през целия живот | Осигурява дълготрайна работа |
В нашата фабрика ние произвеждаме термоелектрически охладители повече от десетилетие. Ние използваме прецизно сглобяване и оборудване за тестване, за да гарантираме, че всеки TEC отговаря на своите спецификации. Предоставяме пълни данни за ефективността, включително Qc, COP и максимални оценки. Ние сме сертифицирани по ISO 9001 и извършваме 100% тестване на всяко устройство. Нашият технически екип е на разположение, за да помогне с изчисляването на охлаждащия товар и избора на TEC. Каним ви да ни оцените по тези критерии и да ни считате за ваш партньор за термоелектрически охладители.

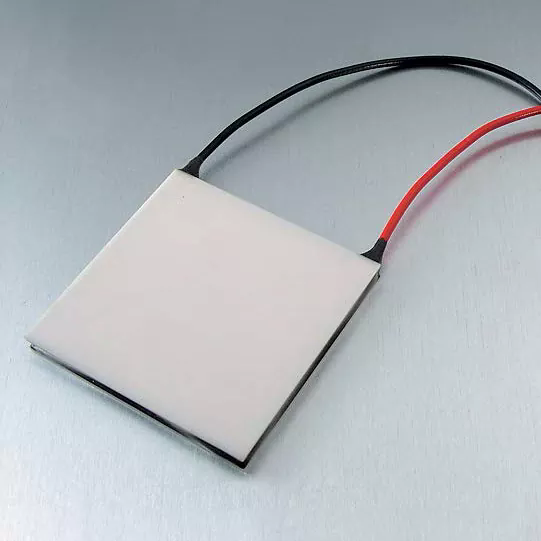

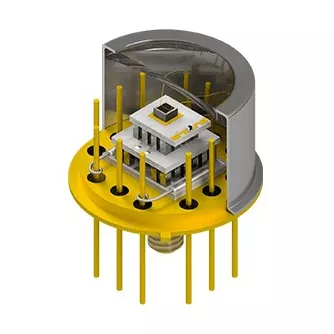

Следващата таблица предоставя основните продуктови параметри за нашите термоелектрически охладители. Тези TEC са подходящи за широк спектър от охлаждащи приложения, включително медицински устройства, лазерни диоди, батерийни пакети и компактни кутии. Нашата фабрика може също така да произвежда персонализирани TEC, за да отговори на специфични изисквания.
| Параметър | Спецификация Диапазон | Бележки |
| Капацитет на охлаждане (Qc) | 5 W - 200 W | При определени ΔT и ток |
| Максимален ток (Imax) | 2 A - 15 A | Зависи от модела |
| Максимално напрежение (Vmax) | 5 V - 24 V | Зависи от модела |
| Максимална температурна разлика (ΔTmax) | 65 K - 75 K | В Imax, във вакуум |
| COP диапазон | 0,2 - 2,0 | Зависи от ΔT |
| Размери | 15 x 15 mm до 62 x 62 mm | Налични персонализирани размери |
| Брой двойки | 31 - 241 | Определя капацитета на охлаждане |
| Работна температура | -40°C до +80°C | Зависи от спойката и уплътнението |
| MOQ | 10 бр | По договаряне при големи поръчки |
| Време за изпълнение | 2 - 4 седмици | Зависи от количеството и персонализирането |
В нашата фабрика ние произвеждаме нашите термоелектрически охладители, за да отговарят на тези спецификации и други. Можем да персонализираме охладителния капацитет, размерите и работната температура, за да отговарят на вашите специфични изисквания. Нашата система за контрол на качеството включва инспекция на суровините, инспекция в процеса и 100% окончателно тестване преди изпращане. Нашата цел е да предоставим на нашите клиенти висококачествени термоелектрически охладители, които отговарят на техните изисквания за топлинни характеристики.
Въпрос 1: Каква е разликата между активно и пасивно топлинно натоварване?
Отговор: Активното топлинно натоварване е топлината, генерирана от електрическите компоненти вътре в корпуса, като контролери, сензори и лазери. Пасивното топлинно натоварване е топлината, която навлиза в корпуса от външната среда през стените, капака и отворите. И двете трябва да бъдат включени в изчислението на охлаждащия товар. За повечето компактни електронни кутии активният топлинен товар е доминиращият компонент. За големи заграждения с лоша изолация пасивното топлинно натоварване може да бъде значително.
Въпрос 2: Колко граница на безопасност трябва да добавя към изчислението на охлаждащия товар?
Отговор: Обикновено се препоръчва граница на безопасност от 20% до 30%. Тази граница отчита несигурността в консумацията на енергия на компонентите, термичното съпротивление на интерфейсите и стареенето на TEC. За критични приложения, като медицински устройства или лазерни системи, може да е подходящ по-голям марж от 50%. Ние във Fuzhou X-Meritan Technology Co., Ltd. можем да ви помогнем да определите подходящата граница на безопасност за вашето конкретно приложение.
Въпрос 3: Защо COP намалява с увеличаване на температурната разлика?
Отговор: COP намалява с увеличаване на температурната разлика, защото TEC трябва да работи по-усилено, за да изпомпва топлина срещу по-голям температурен градиент. Входящата електрическа мощност се увеличава, а охлаждащият капацитет намалява, така че съотношението на охлаждане към мощност намалява. Ето защо TEC трябва да се избира за действителната работна температурна разлика, а не за максималната стойност ΔT. Нашата фабрика предоставя COP криви, които показват ефективността при различни температурни разлики.
Въпрос 4: Мога ли да използвам едностепенен TEC за голяма температурна разлика?

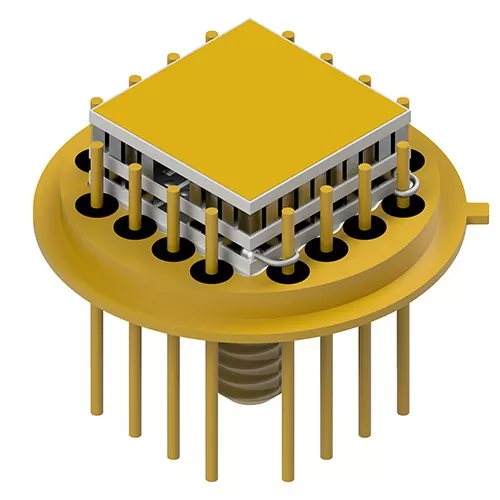

Отговор: Едностепенният ТЕС може да постигне максимална температурна разлика от около 65-75 К. За по-големи температурни разлики е необходим многостъпален ТЕС. Многостъпалните ТЕС подреждат два или повече етапа, за да постигнат по-голяма обща температурна разлика, но те са по-малко ефективни и по-скъпи от едностъпалните ТЕС. Ако вашето приложение изисква температурна разлика, по-голяма от 70 K, консултирайте се с нашия инженерен екип, за да определите най-доброто решение.
Въпрос 5: Как да изчисля топлинното съпротивление на моя радиатор?
Отговор: Термичното съпротивление на радиатора зависи от неговата геометрия, материала и условията на въздушния поток. Обикновено се определя от производителя на радиатора в °C/W. При естествена конвекция термичното съпротивление е по-високо, отколкото при принудителен въздух. За груба оценка радиатор с естествена конвекция с повърхностна площ от 0,1 m² може да има термично съпротивление от около 3-5 °C/W. За точни резултати използвайте данните на производителя или направете термичен тест. В нашата фабрика можем да ви помогнем да изберете радиатор, който отговаря на топлинните изисквания на TEC.
Calculating the required cooling load is the first and most important step in selecting a thermoelectric cooler. The cooling load is the sum of the active heat load, the passive heat load, and any additional heat sources. It must be calculated with care, including the thermal resistance of the interfaces and the effect of the coefficient of performance. Следвайки методите за изчисление, описани в тази статия, инженерите могат да изберат TEC, който отговаря на топлинните изисквания на приложението без ненужни разходи или сложност. At Fuzhou X-Meritan Technology Co., Ltd., our factory has the expertise and the products to support your thermoelectric cooling requirements. We provide complete performance data, technical support, and custom designs to help you achieve the best thermal solution.
Независимо дали охлаждате медицински анализатор, лазерен диод, батерия или компактен корпус, ви каним да се свържете с нас, за да обсъдим вашите изисквания. Можем да предоставим мостри, технически данни и поддръжка на приложения. Нашият ангажимент към качеството и удовлетвореността на клиентите ни направи доверен партньор за решения за управление на топлината по целия свят.
Свържете се с Fuzhou X-Meritan Technology Co., Ltd. днесза да обсъдим вашите изисквания за термоелектрически охладител и да открием как нашите продукти могат да отговорят на вашите нужди от охлаждане.
