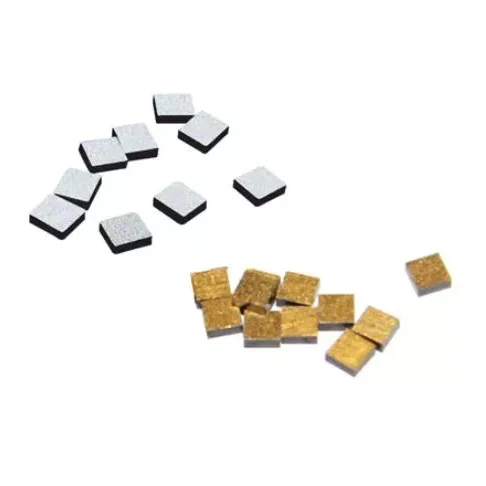

Опаковани с филм NTC

X-Meritan разработва компактни температурни сензорни компоненти за електроника, изискваща бърза реакция, стабилно термично откриване и устойчивост на околната среда. Многослойната структура използва оксиди на преходни метали като манган и никел, като чувствителният слой е произведен чрез магнетронно разпръскване.

Опакованият с филм NTC осигурява типична топлинна реакция в рамките на 3 секунди, работи от -40°C до +125°C и има B стойност от 3950 K. Неговият химически инертен външен филм осигурява устойчивост на киселини, основи и органични разтворители, което го прави подходящ за промишлени, медицински, потребителска електроника и автомобилни приложения.

Основни спецификации

Изпълнение

Бърза термична реакция

Ниският топлинен капацитет от приблизително 1 J/K намалява термичното забавяне и позволява типично стабилизиране на температурата в рамките на 3 секунди. Това е полезно за наблюдение на батерии, медицински инструменти и силова електроника, където трябва да се открият бързи температурни промени.

Широк температурен диапазон

Работният диапазон от -40°C до +125°C поддържа приложения, изложени на условия на студен старт, повишени температури на околната среда и повтарящи се термични промени.

Химическа устойчивост

Инертният външен филм предпазва сензорната структура от киселини, основи и органични разтворители. За продължително излагане на силно концентрирани корозивни пари се препоръчва валидиране за конкретно приложение.

Точност и устойчивост

Точност на температурата

Наличната информация за продукта не определя универсална спецификация за точност като ±1°C или ±0,5°C. Действителната точност на системата зависи от толеранса на съпротивлението, толеранса на B-стойността, дизайна на веригата, разделителната способност на ADC, инсталацията и калибрирането.

За проекти, изискващи ±1°C или ±0,5°C, целевата точност трябва да бъде посочена по време на RFQ, така че X-Meritan да може да оцени подходящата конфигурация.

Опции за съпротива

Стойността на съпротивлението трябва да бъде избрана според измервателната верига и целевия температурен диапазон. Общите конфигурации на NTC включват 10kΩ, 47kΩ и 100kΩ, докато точните налични стойности и допустими отклонения трябва да бъдат потвърдени за избрания модел X-Meritan.

Стойностите по-горе са примери за избор, а не универсални спецификации. Крайните параметри трябва да бъдат потвърдени с приложимия лист с данни.

Сравнение на сензора

Технологично сравнение

За компактни електронни системи в определения температурен диапазон, тънкослойната структура предлага практична комбинация от бърза реакция, малък размер и лесна интеграция на веригата.

Области на приложение

Индустриално оборудване

Пакетираният с филм NTC може да следи температурата в двигатели, трансформатори и захранващо оборудване. Неговият широк работен обхват и бърза реакция поддържат топлинен мониторинг в реално време.

Медицински изделия

Цифровите термометри и диагностичното оборудване могат да се възползват от ниския топлинен капацитет и бързата топлинна реакция. За медицински приложения със строги изисквания за точност, цялата измервателна система трябва да бъде валидирана.

Потребителска електроника

Тънката структура е подходяща за смартфони, носими устройства, системи за управление на батерията и други модули с висока плътност, където пространството за инсталиране е ограничено.

Автомобилна електроника

Сензорът може да се използва за наблюдение на двигателното отделение и батерията. Оксидната структура Mn/Ni/Co е предназначена за приложения, включващи температурни промени и термичен стрес.

Бележки за интегриране

Самозагряване

Работният ток трябва да остане в определените граници. Прекомерният ток може да причини самонагряване и да доведе до грешки в измерването на температурата.

Механично боравене

Избягвайте рязко огъване, прекомерен натиск или напрежение на опън върху филмовото тяло по време на монтажа. Тънкият функционален слой изисква контролирано боравене.

Запояване

Използвайте подходящ стандартен за индустрията профил за запояване, за да намалите топлинния шок на многослойната структура. Условията за производствено запояване трябва да бъдат валидирани преди масовото производство.

Изисквания за RFQ

За OEM и групови поръчки купувачите трябва да предоставят необходимата стойност на съпротивление, толеранс на съпротивление, B стойност, работна температура, точност на целта, време за реакция, размери, метод на свързване, среда на приложение и очаквано количество.

Например RFQ може да посочи: 10kΩ или 100kΩ номинално съпротивление, ±1% толеранс, работа от -40°C до +125°C и ±0,5°C точност на системата. След това X-Meritan може да оцени подходящата конфигурация според действителното приложение.

X-Meritan поддържа изисквания за измерване на температурата за производители на електроника и OEM проекти, включително специфично за приложението съпротивление, толеранс, размери и изисквания за производителност.

Често задавани въпроси

Какви стойности на съпротивлението са налични?

Общите опции за NTC съпротивление включват 10kΩ, 47kΩ и 100kΩ. Наличната стойност на съпротивление, толеранс и B стойност трябва да бъдат потвърдени в съответствие с избрания модел X-Meritan и изискванията на приложението.

Може ли NTC да постигне ±1°C или ±0,5°C точност?

Точността на крайната температура зависи от толеранса на съпротивлението, толеранса на B-стойността, дизайна на веригата, разделителната способност на ADC, инсталацията и калибрирането. За приложения, изискващи ±1°C или ±0,5°C точност на системата, X-Meritan може да оцени подходящата конфигурация въз основа на изискванията на клиента.

Какъв е температурният диапазон на работа?

Определеният работен температурен диапазон е от -40°C до +125°C, което прави сензора подходящ за много промишлени, автомобилни, акумулаторни, медицински и потребителски приложения в електрониката.

Колко бързо сензорът реагира на температурни промени?

Типичното време за термична реакция е ≤3 секунди. Действителната реакция може да варира в зависимост от метода на инсталиране, топлинния контакт, въздушния поток и околната среда.

Може ли X-Meritan да предостави персонализирани NTC конфигурации?

да За OEM и групови проекти клиентите могат да посочат стойност на съпротивление, толеранс, B стойност, температурен диапазон, цел за точност, размери, метод на свързване и други изисквания за приложение за оценка на конфигурацията.
