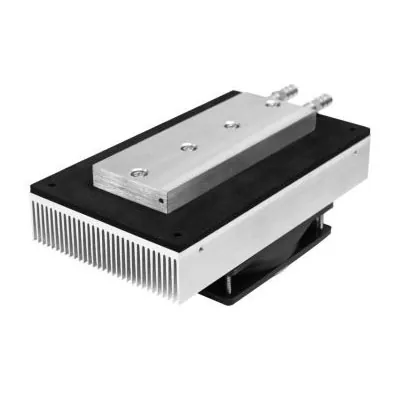

Термоелектрически охладителни възли течност-въздух

X-Meritan разработва и произвежда термоелектрически охлаждащи компоненти. Тези компоненти могат да бъдат конфигурирани въз основа на дебита на течността, топлинния товар, целевата температура, наличното пространство за инсталиране и изискванията за разсейване на топлината от страната на въздуха. Ние произвеждаме термоелектрически охладителни модули течност-въздух, интегрирано решение за управление на топлината, което използва термоелектрически модули за пренос на топлина от течната верига към околния въздух. Тази система интегрира течна охладителна плоча, термоелектрически охладител, радиатор и вентилатор в един компонент, осигурявайки активен контрол на температурата за оборудване с течно охлаждане без необходимост от компресор или хладилен агент.

Ключови характеристики

●Пренос на топлина от течност към въздух: Пренася топлината от течната верига към околния въздух чрез термоелектрически охлаждащ модул и радиатор с въздушно охлаждане.

Активен контрол на температурата: Осигурява активно охлаждане и отопление за приложения, изискващи контролирани температури на течността.

Интегриран дизайн: Комбинира TEC модула, охладителната плоча за течности, радиатора, вентилатора и свързаните компоненти в компактен термичен модул.

Без хладилен агент: Използва твърдотелно термоелектрическо охлаждане без компресор или хладилен кръг.

Компактен и ниски вибрации: Няма механичен компресор в TEC, което прави монтажа подходящ за чувствително оборудване и системи с ограничено пространство.

Конфигурация с възможност за персонализиране: Капацитетът на охлаждане, размерите, интерфейсите за течности, електрическите характеристики и компонентите от страната на въздуха могат да бъдат персонализирани според изискванията на приложението.

Как работи TEC сглобката течност-въздух?

Термоелектрическите охладителни модули течност-въздух използват ефекта на Пелтие, за да преместят топлината от страната на течността към страната на въздуха.

Основният термичен път е:

●течност → Студена плоча → TEC модул → Радиатор → Вентилатор → Околен въздух

Когато към TEC модула се подаде постояннотоково захранване, топлината се абсорбира от течната студена плоча и се прехвърля към радиатора от горещата страна. След това вентилаторът прокарва въздух през радиатора, за да отведе топлината в околната среда.

Ефективността на охлаждане зависи от модула TEC, скоростта на потока на течността, термичния интерфейс, разсейването на топлината от горещата страна, температурата на околната среда и електрическите работни условия.

Приложения

Лазерно и оптично оборудване

Използва се за температурна стабилизация на лазерни системи, оптични компоненти и друго оптоелектронно оборудване с течно охлаждане.

Лабораторно оборудване

Термоелектрически охладителни модули течност-въздух са подходящи за аналитични инструменти, лабораторни системи за контрол на температурата и тестово оборудване, изискващи стабилни температури на течността.

Медицинско и диагностично оборудване

Може да се интегрира в медицинско и диагностично оборудване, където се изисква компактен контрол на температурата на течността.

Индустриална електроника

Подходящ за охлаждане на течни контури в електронно оборудване, системи за управление, сензори и други чувствителни към топлина индустриални устройства.

Батерии и енергийни системи

Може да се използва за локализирано термично управление на компоненти, свързани с батерията, и други системи, изискващи течно охлаждане.

Прецизен термичен контрол

Подходящ за приложения, изискващи контролирани температури на течността без компресорно базирано охлаждане.

Опции за персонализиране

X-Meritan може да разработи термоелектрически охладителни модули течност-въздух в съответствие със специфичните за приложението термични и механични изисквания.

Персонализирането може да включва:

● Размер и конфигурация на TEC модула

● Капацитет на охлаждане

● Размери на течната студена плоча

● Конфигурация на входа и изхода на течността

● Изисквания към тръбите или фитингите

● Скорост на потока на течността

● Размери на радиатора

● Размер на вентилатора и въздушен поток

● Работно напрежение и ток

● Температурни сензори

● Монтажна конструкция

● Електрически връзки

● Габаритни монтажни размери

Клиентите могат да предоставят топлинни изисквания, инженерни чертежи, съществуващи мостри или спецификации на оборудването за оценка.

Защо да изберете X-Meritan?

Интегрирани TEC решения: TEC модулите, течните студени плочи, радиаторите и вентилаторите могат да бъдат проектирани като един термичен възел.

Експертиза за термоелектрически материали: Вътрешното разработване на термоелектрически материали поддържа специфични за приложението TEC конфигурации.

Персонализиран термичен дизайн: Капацитетът на охлаждане, потокът на течността, размерите и електрическите параметри могат да бъдат съобразени с действителната система.

Прототип до производство: Поддръжка от термичен дизайн и разработка на прототип до тестване и масово производство.

Фокусирано върху приложението инженерство: Дизайнът взема предвид целия топлинен път, вместо да избира TEC модула отделно.

Често задавани въпроси

Какво е термоелектрически охладител с течно охлаждане?

Това е интегриран охлаждащ модул, който използва термоелектрически модул за пренос на топлина от течна верига към околния въздух. Състои се от течна студена плоча, модул с термоелектрически охладител (TEC), радиатор с въздушно охлаждане и вентилатор.

Каква е разликата между TEC охлаждане с течно и въздушно охлаждане?

TEC модул с течно охлаждане охлажда течността през студена плоча и разсейва топлината към околния въздух през радиатор. Тази конфигурация е много полезна, когато към течната верига е свързан източник на топлина или когато течното охлаждане осигурява по-добър топлинен контакт с целевото оборудване.

Може ли този модул да осигурява функции за охлаждане и отопление едновременно?

да Чрез обръщане на полярността на TEC модула, посоката на пренос на топлина може да бъде обърната, позволявайки на същия модул да осигури активно отопление или охлаждане, когато дизайнът на системата поддържа двупосочен температурен контрол.

Каква информация е необходима за персонализиран дизайн?

Най-полезната информация включва топлинно натоварване, тип течност, дебит на течността, входяща температура, целева температура, околна температура, налично пространство за инсталиране, захранване и изисквания за свързване. Инженерните чертежи или проби също могат да ни помогнат да оценим механичната структура.

Може ли X-Meritan да персонализира течни връзки и радиатори?

да Входните/изходните връзки за течности, размерите на студената плоча, конфигурацията на радиатора, изборът на вентилатор, монтажната структура и общите размери на сглобяването могат да бъдат персонализирани, за да отговарят на приложението.
