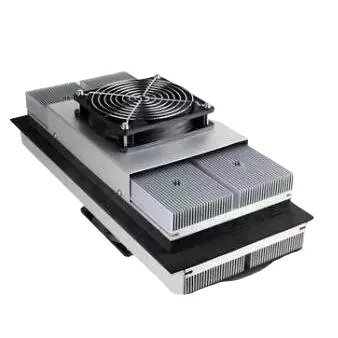

Термоелектрически охладителни модули директно към въздух

X-Meritan произвежда специализирани модули за термоелектрически охладители с директен достъп до въздух за разрешаване на топлинни тесни места в компактни индустриални кутии и чувствително оборудване. Интегрирайки високопроизводителни модули на Пелтие, персонализирани студени плочи, радиатори и вентилатори в един твърд модул, това решение осигурява директно точково охлаждане без органични лепила или течни контури. Той предпазва лазерните диоди, медицинските диагностични инструменти и телекомуникационната електроника от механични вибрации, прегряване и влошаване на производителността.

Как работи?

Термоелектрически охладителни модули с директен достъп до въздух използват ефекта на Пелтие, за да отблъснат топлината от целевата монтажна повърхност и да я разсеят в околната среда.

Термален път:

Целеви източник на топлина → Плоча/радиатор на студената страна → TEC модул → Радиатор с гореща страна → Изпускателен вентилатор → Околен въздух

Когато се прилага постоянен ток, топлината, абсорбирана от студената плоча, се движи през полупроводниковите елементи към радиатора с гореща страна. Вентилаторът от горещата страна непрекъснато пречиства отпадъчната топлина в околния въздух, докато допълнителен вентилатор от студената страна циркулира охладен въздух вътре в корпуса. Цялостната производителност зависи от топлинното натоварване (Qmax), целевата температурна разлика (ΔTmax), входния ток (Imax) и ефективността на поглъщане на околната среда.

Ключови характеристики

Директен термичен трансфер повърхност-въздух: Абсорбира топлината директно от монтажните повърхности от студената страна и я отвежда в околния въздух чрез радиатори с принудителна конвекция.

Надеждност в твърдо състояние: Елиминира компресори, контури на хладилния агент и движещи се механични части (с изключение на вентилатори) за тиха работа без вибрации.

Бърза термична реакция: Позволява мигновено превключване на отопление/охлаждане и фино регулиране на температурата чрез регулиране на входния постоянен ток.

Сглобяване в инертна среда: Вакуумното запояване и опаковката в инертна атмосфера предотвратяват вътрешно окисляване, отделяне на газове и термично разграждане.

Компактен и здрав отпечатък: Лесно се интегрира в ограничени от пространството корпуси, външни телекомуникационни шкафове и преносими диагностични устройства.

Engineered to Order: Cold plate geometry, fan configurations, operating voltages, and thermal capacities match specific enclosure designs.

Основни целеви приложения

Прецизни електронни кутии Защитава чувствителната управляваща електроника, захранващите устройства и модулите за автоматизация от термично претоварване в запечатани корпуси.

Медицинско диагностично оборудване Термоелектрически охладителни модули директно към въздух осигуряват стабилен термичен контрол без вибрации за клинични анализатори, компоненти за медицински изображения и чувствителни на температура реагенти.

Оптични и лазерни системи Поддържа фиксирани температури за високомощни лазерни диоди и оптични сензори, за да елиминира дрейфа на дължината на вълната и изкривяването на сигнала.

Телекомуникационен хардуер Осигурява непрекъснато охлаждане за отдалечени външни телекомуникационни шкафове и базови станции, където поддръжката на компресора е непрактична.

Опции за персонализиране

1. Капацитет на охлаждане (Qmax): Едностъпални или многостепенни TEC конфигурации, проектирани да отговарят на целевите топлинни натоварвания.

2. Интерфейси на студена плоча: Персонализирани модели на монтажни отвори, спецификации за плоскост на повърхността и размери на студен блок за директно закрепване.

3. Разсейване от страната на въздуха: Персонализирани профили за екструдиране на радиатор, интегриране на топлинна тръба и избор на вентилатор с висока CFM/водоустойчивост.

4. Електрически параметри: Персонализирани работни напрежения (12V, 24V, 48V DC), максимални ограничения на тока (Imax) и интегрирани термистори/NTC сензори.

5. Защита на околната среда: Допълнителни вентилатори с рейтинг IP, конформни покрития и антикорозионни повърхностни обработки за тежки външни среди.

Защо да изберете X-Meritan?

Вътрешен контрол на производството: Пълен надзор от тестване на полупроводници до окончателно сглобяване, вакуумно запояване и херметично запечатване.

Строги стандарти за качество: 100% от модулите преминават стриктно тестване за AC-устойчивост (Rac), топлопроводимост и коефициент на Seebeck.

Усъвършенствана синергия на материалите: Захранва се от собствени високоякостни екструдирани термоелектрически материали за превъзходна термична ефективност и дълъг експлоатационен живот.

Прототип до масово производство: Пълна техническа поддръжка от първоначална термична симулация и CAD оформление до масово производство.

Често задавани въпроси

Какво представляват термоелектрическите охладителни модули директно към въздух?

Това е модул за термично управление в твърдо състояние, който използва модули на Пелтие, за да изтегли топлината директно от твърда повърхност или студена плоча и да я отведе в околния въздух с помощта на радиатор и вентилатор с въздушно охлаждане.

Кога трябва да избера охлаждане директно към въздух пред охлаждане течност към въздух?

Сглобките директно към въздуха са идеални, когато източникът на топлина може да се монтира директно върху студена плоча или когато инсталирането на течни контури, помпи и тръби е непрактично поради ограничения на пространството, теглото или поддръжката.

Може ли този модул да осигури едновременно охлаждане и отопление?

да Чрез обръщане на полярността на приложения DC ток, термоелектрическият модул обръща посоката на топлинния поток, позволявайки безпроблемно превключване между активно отопление и охлаждане.

Какви параметри са необходими за оценка на персонализиран дизайн на сглобка?

За да определите оптималната конфигурация, осигурете целевия топлинен товар (Qc), необходимата температурна разлика (ΔT), максималната околна температура, наличното пространство за инсталиране/CAD ограниченията и предпочитаното постоянно напрежение.
