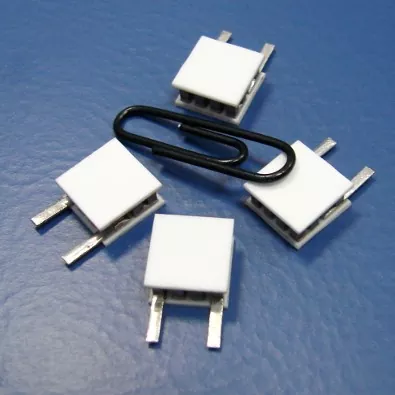

Микро термоелектрически охладители за сензори

Сензорите, използвани в оптични измервания, медицинска диагностика, мониторинг на околната среда и прецизни инструменти, могат да бъдат повлияни от температурни промени. X-Meritan разработва компактни термоелектрически охладителни решения, базирани на ефекта на Пелтие. Когато постоянният ток преминава през двойки полупроводници тип N и P, топлината се абсорбира от едната страна и се освобождава от другата. Чрез регулиране на тока системата може активно да регулира температурата на сензора без компресори или хладилни вериги.

Микротермоелектрическите охладители за сензори са подходящи за компактни сензорни модули, използвани в оптични системи за откриване, медицински инструменти, спектрометри, астрономическо оборудване и устройства за прецизно измерване.

Области на приложение

Микротермоелектрическите охладители за сензори могат да се използват в оптични детектори и комуникационно оборудване, системи за астрономическо наблюдение, инструменти за медицински тестове, устройства за наблюдение на околната среда, спектрометри и аналитични инструменти, лабораторно оборудване и системи за прецизно измерване.

Тези приложения често изискват компактен размер, локализирано охлаждане и стабилна температура на сензора.

Изисквания за поддръжка

При нашата употреба рутинната поддръжка е проста, но охлаждащият модул все пак се нуждае от редовни проверки. Поддържаме радиатора на горещата страна чист и безпрепятствен, за да може топлината да се разрежда правилно. Ние също така проверяваме клемите на окабеляването за разхлабване, окисляване или по-високо контактно съпротивление.

Термичният интерфейс трябва да остане чист и с равномерен контакт. Ако термоподложката или греста остареят, замърсят се или загубят контактно налягане, ефективността на охлаждане ще намалее. Въздушният поток, състоянието на вентилатора, пространството в корпуса и температурата на околната среда също трябва да бъдат проверени за стабилно дългосрочно разсейване на топлината.

Съображения за избор

Когато избираме термоелектрически модул, първо потвърждаваме топлинното натоварване на сензора, целевата температура, околната температура, пространството за инсталиране, мощностния бюджет и изискването за температурна стабилност.

Напрежението и токът на модула трябва да съответстват на контролера и захранването. За преносимо оборудване или оборудване, захранвано с батерии, обръщаме допълнително внимание на консумацията на енергия и времето за работа.

Ние също така преглеждаме размера на модула, термичния интерфейс, дизайна на радиатора, метода на въздушния поток, продължителността на работа и работната среда. Въз основа на тези подробности X-Meritan може да помогне при избора на подходяща конфигурация за сензорния модул.

Защо да работите с X-Meritan

1. Собствена производствена база

Ние управляваме собствена производствена база и се фокусираме върху термоелектрически материали, чипове и охлаждащи модули. От избора на материал до обработката на полупроводници и сглобяването на модула, ние контролираме ключови производствени стъпки, за да поддържаме качеството и консистенцията на партидите стабилни.

2. Доказани пазарни приложения

Микротермоелектрическите охладители за сензори се използват в оптични комуникации, автомобилни радари, университетски лаборатории и други области на прецизно охлаждане. В момента продуктите на X-Meritan представляват около 55% от европейския пазар и около 30% от пазарите в Северна Америка и Югоизточна Азия, взети заедно.

3. Поддръжка за OEM проекти

За OEM и промишлени клиенти нашият екип помага да се потвърди топлинното натоварване, целевата температура, напрежението, тока, ограниченията на размера и изискванията за температурна стабилност преди избор.

ЧЗВ

Какво трябва да имате предвид, преди да закупите термоелектрически охладител?

Ключовите параметри включват топлинно натоварване на сензора, целева температура, околна температура, пространство за инсталиране, температурна стабилност, захранване и разсейване на топлината от горещата страна.

Как се сравнява термоелектрическото охлаждане с пасивното?

Пасивното охлаждане е по-просто и не изисква електричество, но не може активно да охлажда под температурата на околната среда. Термоелектрическото охлаждане изисква мощност и подходящ радиатор, но осигурява активен контрол на температурата.

Как се сравнява термоелектрическото охлаждане с компресорното охлаждане?

Компресорните системи осигуряват по-висок капацитет на охлаждане, но изискват повече пространство и механични компоненти. Термоелектрическите модули са по-компактни, произвеждат по-малко механични вибрации и са по-лесни за електронно управление, което ги прави подходящи за локализирани и умерени охлаждащи натоварвания.

Може ли модулът да работи с терморегулатор?

да Модулът може да бъде интегриран с температурен сензор и електронен контролер за регулиране на температурата в затворен контур.

Как може да се подобри ефективността на охлаждане?

Използвайте подходящо оразмерен радиатор с гореща страна, минимизирайте съпротивлението на термичния интерфейс и съобразете работния ток на модула и конфигурацията на полупроводниците с действителното топлинно натоварване.

Сложна ли е поддръжката?

Не. Термоелектричният елемент няма механични движещи се части. Все още се препоръчва редовна проверка на електрическите връзки, термичните интерфейси, въздушния поток и разсейването на топлината от горещата страна.

Къде обикновено се използват тези охлаждащи модули?

Те обикновено се използват в оптични сензори, астрономически детектори, инструменти за медицински тестове, оборудване за мониторинг на околната среда, аналитични инструменти, лабораторни устройства и системи за прецизно измерване.

Може ли X-Meritan да поддържа персонализирани изисквания за охлаждане на сензора?

да За OEM микро термоелектрически охладители за сензори, клиентите трябва да осигурят необходимите размери, топлинни характеристики, електрически условия и среда за инсталиране. X-Meritan може да помогне за определяне на подходяща термоелектрическа конфигурация.
