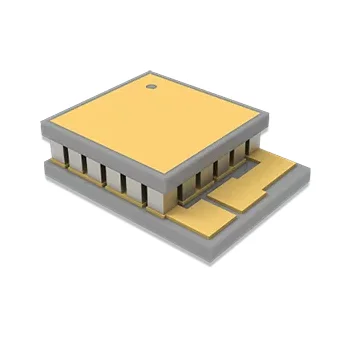

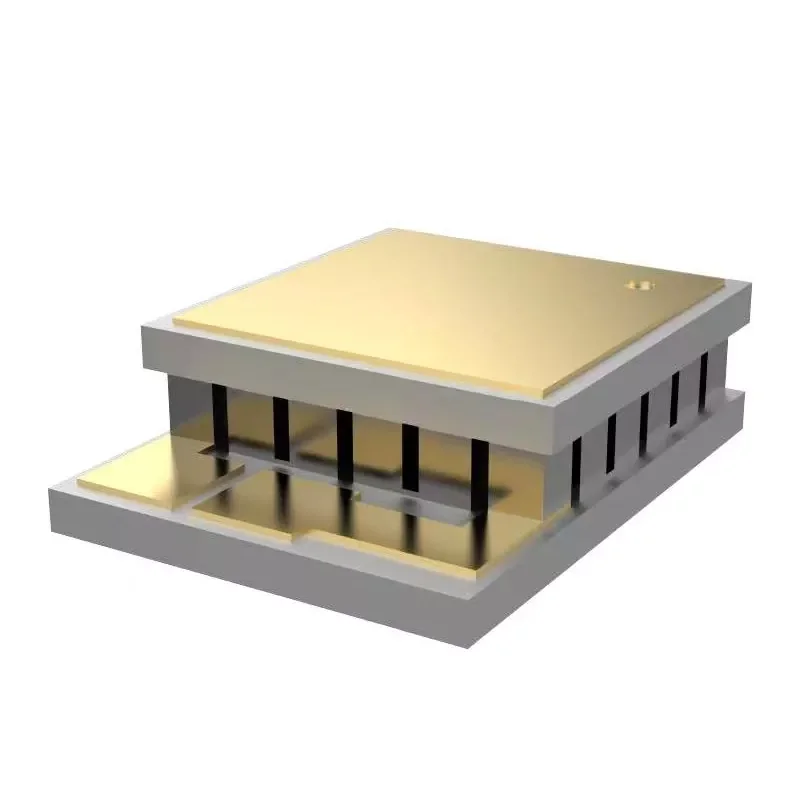

Микро термоелектрически охладители за оптоелектроника

X-Meritan включва възможности за разработване на термоелектрически материали, производство на компоненти за термоелектрически охладители (TEC) и проектиране на термични решения. Тези микро термоелектрически охладители за оптоелектронни устройства използват ефекта на Пелтие за активно охлаждане или отопление, елиминирайки нуждата от компресори, хладилни агенти или движещи се механични части. Те са подходящи за чувствителни към температура компоненти като лазерни диоди, оптични комуникационни устройства, фотодетектори, лидарни модули и други компактни оптоелектронни компоненти.

Характеристики:

●  Миниатюризиран дизайн, подходящ за оптоелектронни и прецизни електронни опаковки с ограничено пространство.

●  Поддържа прецизен контрол на температурата, като помага да се намали влиянието на температурния дрейф върху производителността на устройството.

●  Охлаждаща структура в твърдо състояние, без движещи се части, осигуряваща стабилна и надеждна дългосрочна работа.

●  Високотемпературна способност: Подходящ за приложения, изискващи стабилен температурен контрол при повишени температури на околната среда.

●  Без вибрации или механичен шум: Солидната структура е подходяща за прецизни оптични системи и чувствително измервателно оборудване.

●  Съвместим с RoHS, улесняващ приложението в проекти на глобалния пазар.

Сценарии за приложение:

●  Контрол на температурата за оптични комуникационни устройства, особено контрол на периферната температура за лазерни диоди, DFB, EML и TOSA/ROSA.

●  Температурна стабилизация на LiDAR предаватели и приемници.

●  Източници на светлина и сензорни модули в медицинско оборудване за тестване.

●  Прецизни оптични тестови стендове и платформи за лабораторно калибриране.

●  Приложения за опаковане, изискващи малък размер, ниски вибрации и бърза реакция.

Спецификации и персонализиране

Критерии за избор

Когато избирате микро термоелектрически охладители за оптоелектроника, вземете предвид следните параметри:

Размери: Персонализирани въз основа на основата на устройството и монтажната камера

Дебелина: Трябва да балансира топлинното съпротивление, силата на затягане и пространството за сглобяване

Максимален работен ток: Трябва да съответства на захранването на задвижването и стратегията за контрол на температурата

Максимална температурна разлика (Делта Tmax): Зависи от условията на радиатора в горещия край

Капацитет на термопомпата (Qmax): Определя колко топлина може да бъде отстранено

Съпротивление и напрежение: Влияе върху загубите на задвижване и точността на управление

При персонализиране ние ще потвърдим:

Размери на източника на топлина: лазерен чип, TO пакет, микросензор или интегриран оптоелектронен модул.

Материали на интерфейса: никелиране, съвместимост с припой или специални изисквания за метализация.

Диапазон на работна температура: Стабилизиране на стайната температура, работа при ниска температура или компенсация при висока температура.

Структурни изисквания: Ултратънка конструкция, по-висока плътност на термопомпата или други пространствени ограничения.

Технически спецификации

Защо да изберете X-Meritan?

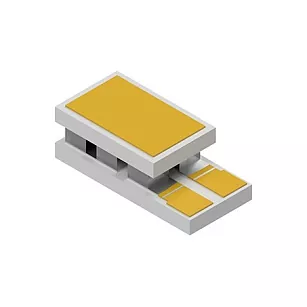

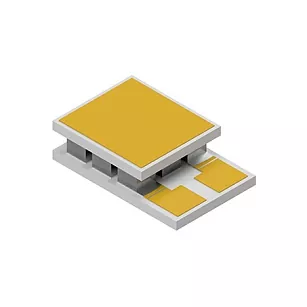

Миниатюрен дизайн на TEC: Микро TEC с размери 1,5 × 1,1 mm, с минимална дебелина 0,65 mm.

Висока плътност на термопомпата: До приблизително 43 W/cm², подходяща за компактни приложения с висок топлинен поток.

Експертиза в областта на термоелектрическите материали: Вътрешното разработване на термоелектрически материали поддържа оптимизирана TEC производителност и дизайни, специфични за приложението.

Персонализирани TEC решения: Персонализирани размери, електрически характеристики, конфигурация на материала, метализация и структури на свързване въз основа на изискванията на приложението.

От прототип до производство: Поддръжка от термичен дизайн и разработка на прототип до тестване и масово производство.

Често задавани въпроси

Защо този продукт е по-подходящ за оптоелектронни устройства от стандартните радиатори?

Стандартните радиатори осигуряват само пасивно охлаждане, така че температурата на устройството варира в зависимост от промените в температурата на околната среда. Микро термоелектрическите охладители, от друга страна, активно контролират температурата, връщайки работната температура обратно в целевия диапазон, което ги прави идеални за оптоелектронни системи, които са чувствителни към температурен дрейф.

На какво трябва да се даде приоритет в проектите за лазерни диоди?

Фокусът не трябва да е единствено върху самата охлаждаща плоча, а върху целия топлинен път: контакт с топлинен източник, интерфейсни материали, дизайн на радиатора и дали задвижващият ток е правилно съгласуван.

Може ли X-Meritan да персонализира размера на термоелектрически охладител (TEC)?

да X-Meritan може да оцени персонализирани размери и конфигурации въз основа на инженерни чертежи, мостри или спецификации на приложение. Персонализирането включва размери, електрически характеристики, P/N конфигурация на материала, структура на свързване и изисквания за интерфейс.
