Микро термоелектрически охладители за LiDAR

Лазерният предавател в микротермоелектрическите охладители за LiDAR генерира топлина по време на работа, докато температурата на околната среда може да варира значително между различните работни среди. Ако температурата на лазера се промени извън необходимия работен диапазон, оптичното устройство може да не поддържа необходимите работни условия.

Micro-TEC може да се инсталира директно в лазерния модул, за да изпомпва активно топлината от чувствителния към температура компонент. За разлика от пасивния радиатор, той не разчита само на естествено или принудително разсейване на топлината.

За компактните LiDAR модули основната стойност на приложението е локализиран контрол на температурата. Охладителят може да бъде разположен близо до лазерния източник, без да е необходим компресор, хладилен кръг или движещи се механични компоненти.

Основни спецификации

Действителният капацитет на охлаждане, токът, напрежението, размерите и топлинните характеристики зависят от избраната конфигурация на Micro-TEC и топлинното натоварване на LiDAR компонента.

Компактен размер за LiDAR модули с ограничено пространство

Микротермоелектрическите охладители за LiDAR имат ограничено вътрешно пространство, тъй като лазерът, детекторът, оптичните компоненти, електронните схеми и структурите за разсейване на топлината са интегрирани в един модул.

Нашите Micro-TEC могат да бъдат произведени в конфигурации с микроразмер до няколко милиметра. Това позволява охладителят да бъде позициониран близо до лазера или друг чувствителен към топлина компонент, вместо да заема място като отделна хладилна система.

За персонализирани LiDAR модули, размерите на продукта могат да бъдат оценени според наличното пространство за инсталиране, позицията на компонента, монтажната структура и електрическия интерфейс.

По-малко от 1 W консумация на енергия

Консумацията на енергия е важен проектен параметър, когато Micro-TEC е интегриран в превозно средство LiDAR или друга компактна електронна система.

Нашите микро термоелектрически охладители могат да работят с по-малко от 1 ват в приложимите конфигурации. Действителното изискване за мощност зависи от избрания дизайн на продукта и топлинното натоварване, което трябва да се контролира.

За инженерна оценка клиентите трябва да предоставят целевата температура на охлаждане, топлинен товар, налично напрежение и инсталационни размери, така че да може да бъде избрана подходящата конфигурация на Micro-TEC.

Охлаждане в твърдо състояние без хладилен агент

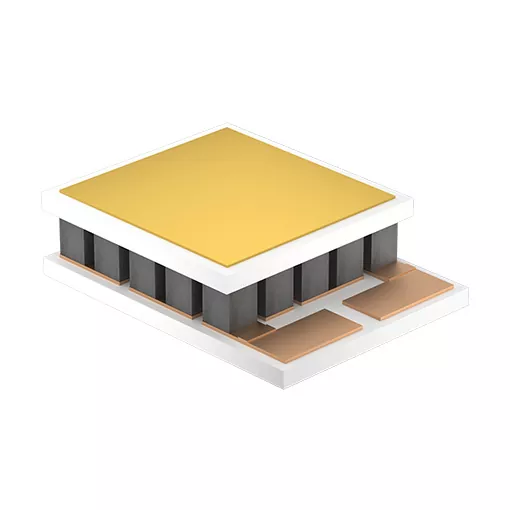

Микротермоелектрическите охладители за LiDAR използват полупроводникови термоелектрически материали между керамични субстрати за пренос на топлина при прилагане на електрически ток.

Компонентът има:

● No compressor

● Без хладилен агент

● Без механични движещи се части

● Компактна твърда конструкция

● Директно електрическо управление

Тази структура е полезна за LiDAR модули, където охлаждащият компонент трябва да бъде инсталиран близо до лазера и интегриран в ограничено механично пространство.

Активно топлинно изпомпване за лазерен контрол на температурата

Micro-TEC се използва за контролиране на температурата на целевия компонент, а не просто за понижаване на температурата на целия корпус на LiDAR.

Когато се прилага електрическа енергия, топлината се прехвърля от студената към горещата страна. Студената страна се поставя близо до лазера или друг чувствителен към температурата компонент, докато горещата страна трябва да бъде свързана към ефективен път за разсейване на топлината.

Следователно термичният дизайн трябва да вземе предвид и двете страни на Micro-TEC:

Целеви компонент → Micro-TEC Cold Side → Micro-TEC Hot Side → LiDAR Структура на разсейване на топлината

Ако горещата страна не може да отстрани ефективно прехвърлената топлина, охлаждащата производителност на цялата система ще бъде намалена.

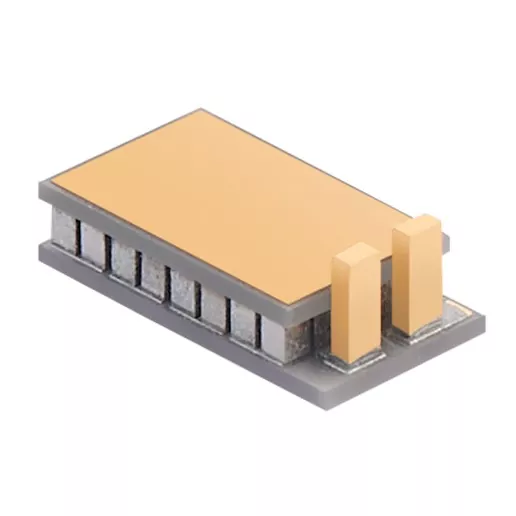

Micro-TEC с хедър за монтаж на LiDAR

За проекти на LiDAR, изискващи дефиниран механичен интерфейс, можем да предоставим микро термоелектрически охладители с колектори.

Конфигурацията на заглавката може да бъде оценена според:

● Налично място за инсталиране

● Монтажна конструкция

● Позиция на компонента

● Електрическа връзка

● Изисквания за сглобяване

За нестандартни конструкции клиентите могат да предоставят съществуваща проба или инженерен чертеж. Ние оценяваме структурата преди производството на проба.

Персонализирани микро термоелектрически охладители

Стандартният Micro-TEC може да не отговаря на размерите или топлинните изисквания на конкретен модул LiDAR. Ние поддържаме персонализирани продукти въз основа на клиентски мостри или чертежи.

Процесът на персонализиране може да обхваща:

Размери → Електрически параметри → Монтажна структура → Конфигурация на колектора → Термични изисквания

Преди масовото производство се произвеждат проби за потвърждение от клиента. Това позволява Micro-TEC да бъде сравнен с действителния LiDAR комплект, преди да бъде пуснато производственото количество.

Информация, необходима за избор на Micro-TEC

За нов проект за охлаждане LiDAR клиентите могат да предоставят следната информация:

Ако някои параметри все още не са налични, съществуваща проба на Micro-TEC или монтажен чертеж на LiDAR може да се използва като отправна точка за техническа оценка.

Инсталация и термичен интерфейс

Термичният интерфейс между Micro-TEC и лазерния модул влияе пряко върху преноса на топлина.

Студената страна трябва да поддържа достатъчен контакт с целевия компонент и може да се използва подходящ термичен интерфейсен материал (TIM), когато се изисква от конструкцията на сглобката.

Горещата страна изисква ефективен път за разсейване на топлината. Радиатор, корпус или друга охлаждаща структура трябва да бъдат проектирани така, че да отвеждат топлината, предавана от Micro-TEC.

Micro-TEC също трябва да работи в рамките на своите определени електрически параметри. Максималният IMAX ток не трябва да се превишава, тъй като прекомерният ток може да повреди термоелектрическия полупроводников преход.

Производствена способност

X-Meritan произвежда микро термоелектрически охладители и също така контролира подготовката на термоелектрически материали нагоре по веригата.

Нашите производствени възможности обхващат:

● Подготовка на термоелектричен материал

● Прецизна обработка на компоненти

● Заваряване

● Сглобяване

● Микроопаковки

● Персонализирано производство на Micro-TEC

Тази производствена структура поддържа проекти, които изискват нестандартни Micro-TEC размери, монтажни конструкции или електрически конфигурации.

За персонализирани LiDAR приложения продуктът може да бъде разработен от ниво материал и компонент, вместо да бъде ограничен до съществуващ стандартен охладител.

Процес на разработване на микроелектрически термоелектрически охладител

За персонализирани проекти за охлаждане на LiDAR ние следваме процес на разработка, базиран на примери:

Чертеж на клиент / проба → Техническа оценка → Дизайн на продукта → Производство на проба → Потвърждение на проба → Масово производство

Етапът на потвърждение на пробата позволява размерите, монтажната структура, електрическата връзка и съвместимостта на сглобяването да бъдат проверени преди масово производство.

Приложения

Микротермоелектрическите охладители могат да се използват за контрол на температурата на:

● LiDAR лазерни предаватели

● Чувствителни към температура оптоелектронни компоненти

● Компактни оптични модули

● Автомобилни LiDAR модули

● Други миниатюрни електронни компоненти, изискващи локализирано активно охлаждане

Качество и опит в износа

X-Meritan има повече от 10 години опит в охлаждането на миниатюрни полупроводници и предоставя продукти на Micro-TEC за международните пазари.

Компанията е получила сертификати ISO и CE и изнася продукти в Европа, Северна Америка, Южна Америка, Югоизточна Азия и други пазари.

Нашият технически опит обхваща комуникации с оптични влакна, индустриално медицинско оборудване, интелигентна автомобилна електроника, потребителска електроника и изследователски приложения.

ЧЗВ

Каква информация ви е необходима, за да изберете Micro-TEC за LiDAR?

Най-полезната информация включва топлинното натоварване на компонента, целевата температура, налично напрежение, максимален ток, монтажни размери, монтажна структура и метод на разсейване на топлината от горещата страна. Чертеж или съществуващ образец на Micro-TEC също може да се използва за оценка.

Колко малък може да бъде Micro-TEC?

X-Meritan може да произвежда Micro-TEC конфигурации до няколко милиметра, в зависимост от необходимата структура и производителност. Окончателните размери трябва да бъдат потвърдени според заявката.

Можете ли да направите Micro-TEC според нашия LiDAR чертеж?

да Поддържаме персонализиране въз основа на чертежи или мостри на клиенти. Продуктът се взема проба и се потвърждава преди масовото производство.

Можете ли да доставите Micro-TEC с хедер?

да Налични са конфигурации на хедъри за приложения, които изискват дефинирана структура за монтаж или свързване. Точният дизайн на хедъра е потвърден според сглобката на LiDAR.

Може ли Micro-TEC да работи под 1 W?

Да, приложимите конфигурации могат да работят при по-малко от 1 W. Действителната консумация на енергия зависи от дизайна на Micro-TEC, работните условия и топлинния товар.

Каква е основната грижа при инсталирането?

Двете най-важни точки са термичният контакт от студената страна и разсейването на топлината от горещата страна. Студената страна се нуждае от ефективен контакт с целевия компонент, докато горещата страна трябва да има достатъчен път за отстраняване на прехвърлената топлина.

Може ли Micro-TEC да се използва непрекъснато?

Непрекъснатата работа зависи от избраната конфигурация на Micro-TEC и нейните специфични електрически и термични работни условия. Продуктът трябва да работи в рамките на посочените граници на напрежението и тока, а горещата страна трябва да бъде подходящо охладена.

Какво се случва, ако IMAX токът бъде превишен?

Превишаването на посочения IMAX ток може да причини прекомерно електрическо и топлинно напрежение и може да повреди термоелектрическия полупроводников преход. Поради това Micro-TEC трябва да работи в рамките на определения си електрически диапазон.

X-Meritan предоставя микро термоелектрически охладители за LiDAR с микроразмерни структури, твърдотелно охлаждане на Пелтие, персонализирани монтажни конфигурации и разработване на базата на проби.

За нов проект за охлаждане LiDAR ни изпратете своя чертеж, проба, инсталационни размери, топлинно натоварване, целева температура или съществуваща Micro-TEC спецификация. Можем да оценим изискванията и да разработим съответния Micro-TEC за потвърждение на проба преди масово производство.
