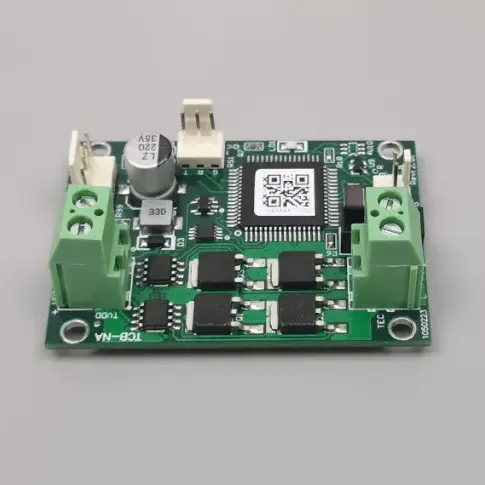

TCB-NA Температурен контролер за стандартни охладители

X-Meritan TCB-NA Температурен контролер за стандартни охладители е модул за контрол на температурата за стандартни термоелектрически охладители (TEC), поддържащ както охлаждане, така и отопление. Осигурява ±0,1°C точност на контрол на температурата, 0–10A TEC ток и контролен обхват от -20°C до +100°C.

Със стандартен ASCII сериен интерфейс, 10K NTC температурен сензор и компактна структура с размери 60 × 42 × 26,5 mm, TCB-NA е проектиран за лесна интеграция в индустриални и търговски системи за управление на топлината.

Технически спецификации

Стойността на NTC B може да бъде персонализирана. Различна стойност на B влияе върху измерването на абсолютната температура, но не променя основната точност на управление.

Контролни функции

Отопление и охлаждане

Контролерът измерва температурата чрез NTC сензора и регулира посоката на TEC според зададената точка. Това позволява на един и същ модул да осигурява както отопление, така и охлаждане без отделен контролен хардуер.

Регулиране ВКЛ./ИЗКЛ

Методът за управление ON/OFF е предназначен за поддържане на стабилна температура в стандартни TEC приложения, включително лазерен диод и лабораторно оборудване.

Сериен интерфейс

Температурните настройки и наблюдението в реално време могат да се управляват чрез ASCII сериен протокол. По време на настройката и тестването могат да се използват общи серийни инструменти като Windows HyperTerminal.

Специална аларма и сигнали за „готовност“ осигуряват обратна връзка за работното състояние, докато входът за изключване на TEC позволява на хост системата да деактивира работата на TEC, когато е необходимо.

Съвпадение на мощността

TEC напрежение

Съвпадението на напрежението е критично, тъй като температурният регулатор TCB-NA за стандартни охладители не осигурява вътрешно ограничаване на изходното напрежение. Захранващото напрежение не трябва да надвишава номиналното напрежение на свързания TEC.

Например, когато използвате 12V TEC, системното захранване трябва да бъде избрано по съответния начин.

Power Ripple

Превключвателната операция на контролера може да увеличи пулсациите на свързаното импулсно захранване. Ако системата съдържа други платки, чувствителни към електрически шум или EMI, отделно захранване за контролера може да е за предпочитане.

Температурна производителност

Обхват на сензора

Свързаният 10K NTC поддържа определен диапазон на измерване от -30°C до +147°C, докато активният температурен контрол е определен от -20°C до +100°C.

точност

Определената точност на контрол на температурата и точността на зададената температура са ±0,1°C. Действителната производителност на системата може също да бъде повлияна от толеранса на NTC, разположението на сензора, топлинния контакт, TEC характеристиките, разсейването на топлината и условията на околната среда.

За приложения, изискващи стриктна температурна стабилност, тестването трябва да се извърши с окончателния TEC, сензор, товар и механична структура.

Области на приложение

Лазерни диоди

Контролерът може да поддържа стабилна топлинна среда за лазерни диодни системи, където температурата пряко влияе върху работните характеристики.

Лабораторно оборудване

Подходящ е за лабораторни инструменти, изискващи стандартно термоелектрическо нагряване и охлаждане със стабилно регулиране на температурата.

Индустриални системи

Индустриалното оборудване може да използва модула за TEC контрол с общо предназначение, където компактната инсталация, серийната комуникация и ефективността на разходите са важни.

Интелигентни уреди

Разходоориентираната архитектура прави контролера подходящ за производство на интелигентни уреди и други обемни приложения, изискващи стандартен контрол на температурата.

TCB-NA или TCB-NE?

TCB-NA е подходящ, когато проектът дава приоритет на стандартния контрол на температурата и ефективността на разходите. За приложения, изискващи по-усъвършенствано управление на енергията или функции за контрол на температурата от по-високо ниво, серията TCB-NE може да е по-подходяща.

Изборът трябва да се основава на TEC напрежение, ток, целева температура, изисквания за контрол, ефективност и архитектура на системата.

Изисквания за обществени поръчки

Преди да поръчат, купувачите трябва да потвърдят номиналното напрежение на TEC, максималния ток, захранващото напрежение, целевата температура, изискваната точност, NTC спецификацията, комуникационните изисквания и работната среда.

X-Meritan управлява своя собствена фабрика в Китай, която обхваща сглобяването на печатни платки и окончателното калибриране. Неговият инженерен екип може да осигури техническа поддръжка за съвпадение на напрежението на TEC, управление на пулсациите на мощността и изисквания за конфигурация. Стандартният инвентар на компонентите и задграничната логистика поддържат OEM и обемни доставки.

Бележки за инсталиране

Захранването трябва да е съвместимо с рейтинга TEC. Превишаването на TEC напрежението може да причини претоварване на компонента, тъй като температурният регулатор TCB-NA за стандартни охладители няма вътрешно ограничение на изходното напрежение.

Спецификацията за ток 0–10A трябва да се оцени заедно с TEC, окабеляването, конекторите и захранването. Правилното разсейване на топлината също е необходимо за цялата термоелектрическа система.

Когато свързвате друга чувствителна електроника към същото импулсно захранване, проверете пулсациите и EMI ефективността преди окончателното интегриране на системата.

Често задавани въпроси

Какво TEC напрежение може да поддържа TCB-NA?

Контролерът поддържа TEC напрежения от 5V до 27V. TEC напрежението трябва да бъде равно или по-високо от захранващото напрежение на платката. Тъй като TCB-NA няма вътрешно ограничение на изходното напрежение, захранването не трябва да надвишава номиналното напрежение на TEC.

Какъв е максималният TEC ток?

Контролерът на температурата TCB-NA за стандартни охладители поддържа обхват на TEC ток от 0–10A. Действителният работен ток трябва да бъде избран според номиналния TEC, топлинния товар, окабеляването, конекторите и капацитета на захранването.

Може ли контролерът да осигурява едновременно отопление и охлаждане?

да Архитектурата на двупосочно управление позволява на TEC да работи както в режим на отопление, така и в режим на охлаждане, което прави възможно поддържането на целева температура при променящи се условия на околната среда.

Какъв температурен датчик използва контролерът?

Стандартната конфигурация използва 10K NTC със стойност по подразбиране B от 3950. Стойността B може да бъде персонализирана според изискванията на приложението. Посоченият диапазон на измерване е от -30°C до +147°C, с контролен диапазон от -20°C до +100°C.

Как може да се контролира или наблюдава TCB-NA?

Контролерът използва стандартен ASCII сериен интерфейс за настройка на температурата и наблюдение в реално време. Той също така осигурява алармени сигнали и сигнали за състояние „готовност“ и TEC вход за изключване за интегриране с хост системата за управление.
