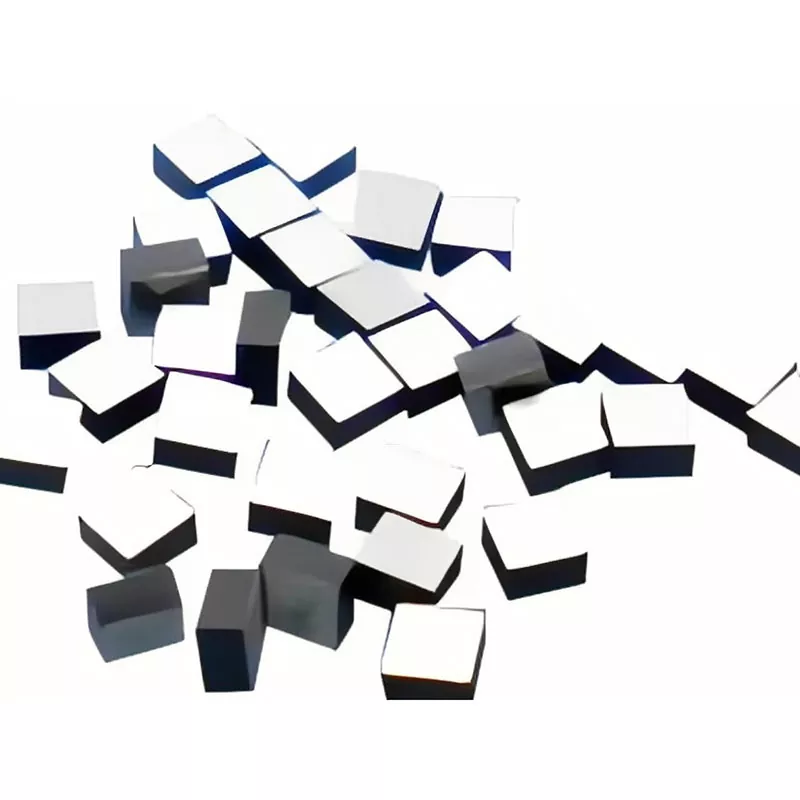

Високопрецизен NTC термисторен чип

NTC термисторите използват характеристика на отрицателен температурен коефициент, което означава, че тяхното съпротивление се променя при промени в температурата. В една сензорна верига промяната на съпротивлението може да се преобразува в информация за температурата за наблюдение и контрол.

За приложения с чипове, изборът на R25, B стойност, толеранс на съпротивление, размери на чипа и структура на електрода пряко засяга съвпадението и сглобяването на веригата. R25 се отнася за номиналното съпротивление при 25°C, докато стойността B описва характеристиката съпротивление-температура на термистора.

Високопрецизният NTC термисторен чип е предназначен за приложения, при които чувствителният елемент трябва да бъде поставен близо до чувствителен към температура компонент, като същевременно заеманото пространство е малко.

Технически параметри

Следните модели представят наличните продуктови спецификации. Електрическите стойности и размери трябва да бъдат избрани според необходимите характеристики на веригата и метода на сглобяване.

Допълнителни налични диапазони

Малък размер

Високопрецизният NTC термисторен чип се предлага в компактни структури за приложения, при които конвенционален опакован температурен сензор би заел твърде много място. Избраните модели в текущата гама са с размери до 0,45 × 0,45 mm, докато персонализираните размери на чипа могат да бъдат оценени от клиентски чертежи или мостри.

Структурата на малкия чип е подходяща за поставяне на чувствителния елемент близо до оптични, електронни или други чувствителни към температура компоненти. Окончателните размери трябва да бъдат потвърдени в съответствие с необходимите електрически характеристики и процеса на сглобяване.

Залепване на тел

Чипът може да бъде доставен със златни или сребърни електроди за свързване на проводници. Свързването на златна, алуминиева и сребърна тел може да се поддържа в зависимост от конфигурацията на електрода и процеса на сглобяване.

Тази структура е подходяща за компактни хибридни модули и други възли, където термисторът трябва да бъде интегриран директно в сензорната зона. Изискванията за материал на електрода и свързване могат да бъдат потвърдени по време на оценката на пробата.

Свързващи се с кабел NTC термистори също се използват в компактни оптични трансивърни приложения, където чувствителният елемент е разположен близо до чувствителните към температурата оптични компоненти.

Съпротивление и B стойност

Съпротивлението и стойността на B трябва да бъдат избрани като съвпадаща комбинация, вместо да се третират като напълно независими параметри. Наличният диапазон на съпротивление е от 1kΩ до 1000kΩ, докато диапазонът на стойност B е от 3200K до 4500K.

За проектирането на веригата номиналното съпротивление при 25°C, стойността B, толерансът и необходимият обхват на засичане трябва да се разглеждат заедно. Предлагат се стандартни комбинации, а нестандартните изисквания могат да бъдат оценени въз основа на приложението.

Стойността B обикновено се посочва заедно с нейния референтен температурен диапазон, като B25/50 или B25/85, така че точната дефиниция трябва да бъде потвърдена в спецификацията на приложимия продукт преди калибриране на веригата. Търговските данни за NTC продукти на чипове от големи производители по подобен начин определят стойности на R25 и B с определени референтни температури.

Толерантност към съпротивление

Избрани модели могат да бъдат доставени с опции за толеранс на съпротивление от ±0,5% и ±1%. Тази спецификация описва допустимото отклонение на стойността на номиналното съпротивление и не трябва да се представя като обща точност на измерване на температурата.

За чувствителните към температура вериги толерансът на съпротивлението, толерансът на B-стойността, дизайнът на веригата, методът на калибриране и работните условия могат да повлияят на крайния резултат от измерването на температурата. Следователно необходимият толеранс трябва да бъде избран според цялостната сензорна система.

Термична реакция

Термичната времеконстанта на изброените модели е ≤2 s или ≤3 s, в зависимост от структурата на чипа и модела. По-малката термична времеконстанта обикновено показва, че термисторът достига топлинно равновесие със заобикалящите го условия по-бързо.

Действителната реакция в сглобения модул също зависи от метода на монтаж, термичното свързване, околните материали и въздушния поток. Поради тази причина спецификацията на чипа трябва да бъде оценена заедно с действителната инсталационна структура.

Приложения

Оптична комуникация

Високопрецизният NTC термисторен чип може да бъде интегриран в оптични комуникационни модули и оптични приемо-предаватели за наблюдение на температурата. Неговата компактна структура позволява чувствителният елемент да бъде позициониран близо до чувствителни към температура оптични компоненти, без да се добавя конвенционален външен сензорен пакет.

Това е особено важно за оптични модули, където наличното място за инсталиране е ограничено и температурните промени трябва да се наблюдават близо до контролирания компонент. Свързващите се с кабел NTC термистори се използват специално за измерване на температурата в конструкции на оптични трансивъри.

Медицинско оборудване

Компактните NTC чипове могат да бъдат интегрирани в медицински инструменти и лабораторно оборудване, където температурният чувствителен елемент трябва да се побере в ограничена зона за инсталиране. Различните стойности на съпротивление, B стойности и опции за толеранс позволяват компонентът да бъде съгласуван с различни сензорни вериги.

Окончателната спецификация трябва да бъде избрана в съответствие с необходимия температурен диапазон, характеристики на веригата, метод на инсталиране и изисквания за приложимо оборудване.

Автомобилен радар

Автомобилните радарни модули съдържат компактни електронни компоненти, които може да изискват наблюдение на температурата по време на работа. Малкият форм-фактор на NTC чипа позволява да се интегрира температурен сензор в електронни модули с висока плътност.

За автомобилни приложения необходимата работна температура, съпротивителни характеристики, толерантност, механична структура и изисквания за надеждност трябва да бъдат потвърдени преди избора на крайния модел.

Лабораторно оборудване

Чипът може да се използва и в лабораторно и тестово оборудване, където се изисква компактен температурен чувствителен елемент. Съпротивлението и B стойността могат да бъдат избрани според сензорната верига, докато размерите на чипа могат да бъдат взети предвид заедно с наличното пространство за инсталиране.

За прототипно или персонализирано оборудване X-Meritan може да оцени изискванията въз основа на чертежи или мостри на клиента преди производството.

Персонализиране

Електрически параметри

Високопрецизният NTC термисторен чип може да бъде оценен за персонализирани електрически изисквания. Наличните стойности на съпротивлението покриват 1kΩ до 1000kΩ, със стойности B от 3200K до 4500K. За избрани спецификации са налични опции за толеранс на съпротивление от ±0,5% и ±1%.

Когато заявяват персонализиран модел, клиентите могат да предоставят необходимите R25, B стойност, толеранс, работни условия и целево приложение. Тези параметри помагат да се определи дали може да се използва съществуващ модел или трябва да се оцени нова спецификация.

Размери на чипа

Размерите на чипа могат да бъдат оценени според наличното пространство за инсталиране и процеса на сглобяване. Съществуващите модели включват компактни структури като 0,45 × 0,45 × 0,20 mm и 0,45 × 0,45 × 0,25 mm.

За нестандартни размери X-Meritan може да прегледа чертежи или мостри на клиента и да потвърди постижимата структура заедно с необходимите електрически параметри.

Опции за електроди

Предлагат се позлатени или сребърни електроди за различни изисквания за свързване. Материалът на електрода трябва да бъде избран заедно с предвидения материал на проводника и процеса на свързване.

По време на разработването на проба структурата на електрода, методът на свързване, размерите на чипа и електрическите характеристики могат да бъдат проверени преди масовото производство.

Производство и поддръжка на проби

X-Meritan произвежда материали и компоненти, свързани с полупроводници, и осигурява производствена поддръжка за персонализирани електронни компоненти. Наличното производствено оборудване включва вибрационни машини, заваръчни машини, автоматични опаковъчни машини и оборудване за прецизно рязане.

За персонализирани NTC термисторни чипове производството може да бъде оценено от клиентски проби или чертежи. Преди масовото производство може да се използва етап за потвърждение на пробата за проверка на размерите, електрическите параметри, изискванията за електродите и съвместимостта на сглобяването.

Този процес дава на клиентите дефинирана точка за проверка на продукта спрямо техните изисквания за приложение, преди да пуснат по-голяма производствена поръчка.

ЧЗВ

Какви стойности на съпротивление и B са налични?

Наличният диапазон на съпротивление е от 1kΩ до 1000kΩ, със стойности на B от 3200K до 4500K. Стандартните модели включват стойности на съпротивление от 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ и 100kΩ.

Какъв толеранс на устойчивост е наличен?

Избрани спецификации се предлагат с толеранс на съпротивление ±0,5% и ±1%. Необходимият толеранс трябва да бъде избран според изискванията на веригата и температурния сензор.

Може ли чипът да бъде свързан с тел?

да Предлагат се позлатени или сребърни електроди. Свързването на златна, алуминиева и сребърна тел може да бъде оценено според конфигурацията на електрода и процеса на сглобяване.

Какъв е най-малкият наличен размер на чипа?

Продуктовата гама включва компактни модели като 0,45 × 0,45 × 0,20 mm и 0,45 × 0,45 × 0,25 mm. Персонализираните размери могат да бъдат оценени от клиентски чертежи или мостри, като крайният размер зависи от необходимите електрически и структурни спецификации.

да X-Meritan може да оцени персонализирано съпротивление, B стойност, размери, толеранс и изисквания към електродите. Чертежи или мостри на клиенти могат да се използват като основа за оценка на продукта и потвърждение на мостра.

Как да избера NTC термисторен чип?

Започнете с необходимото съпротивление при 25°C, B стойност, температурен сензорен обхват, толеранс на съпротивление, налично пространство за монтаж и метод на свързване. За персонализирани приложения предоставянето на изискванията за веригата, монтажния чертеж или съществуващата проба може да помогне за определяне на подходяща спецификация.

Относно X-Meritan

X-Meritan е базиран в Китай производител, специализиран в свързани с полупроводници материали, компоненти и продукти за управление на топлината. Неговите възможности обхващат разработване на материали, производство на компоненти, персонализирано производство и поддръжка на приложения.

Компанията обслужва приложения, включително оптична комуникация, сензори, медицинско оборудване, автомобилна електроника и потребителска електроника. Продуктите се доставят в Европа, Северна Америка, Южна Америка, Югоизточна Азия и други международни пазари.

За високопрецизния NTC термисторен чип, X-Meritan осигурява поддръжка от избор на спецификация и оценка на проби до персонализирано производство. Клиентите могат да предоставят чертежи, проби или електрически изисквания за техническа оценка преди производството
