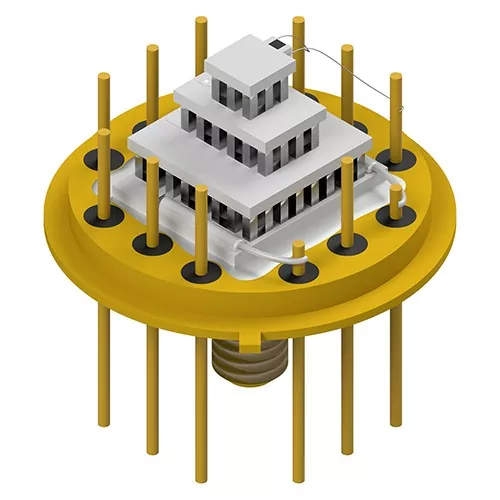

Монтаж на Пелтие

Като производител, X-meritan Peltier Assembly използва полупроводникова термоелектрическа технология за пренос на топлина между студената страна и горещата страна на модула.

Предимства

Компактна интегрирана структура

Монтажът на Пелтие интегрира термоелектрически охлаждащи компоненти и части за разсейване на топлината в едно цяло. Тази структура намалява нуждата от отделни охлаждащи компоненти и опростява монтажа в ограничени пространства за оборудване.

Охлаждаща структура в твърдо състояние

Сглобката работи чрез полупроводникова термоелектрическа технология за охлаждане без базирани на компресор хладилни компоненти. Твърдата структура елиминира механичното движение на охлаждането и намалява работните вибрации и шум.

Дизайн с директен топлопренос

Термоелектрическият модул пренася топлина директно между студената страна и горещата страна. Този дизайн позволява локализиран температурен контрол за електронни компоненти, изискващи стабилни термични условия.

Интегрирана система за разсейване на топлината

Студената страна използва алуминиеви или медни топлопреносни блокове за събиране на топлина от целевата зона. Горещата страна включва алуминиев радиатор и вентилатор за освобождаване на прехвърлената топлина и поддържане на топлинния баланс на модула.

Гъвкава структурна конфигурация

Структурата на монтажа може да се регулира според изискванията за инсталиране, включително размери, TEC конфигурация и интерфейси за свързване.

Основни компоненти

Ефективността на сглобката на Пелтие зависи от координацията между полупроводникови охлаждащи елементи, термопреносни материали и механични структури.

Термоелектрически охлаждащ чип

Термоелектрическият охлаждащ чип е основният компонент, отговорен за преноса на топлина. Когато електрическият ток преминава през полупроводникови материали, топлината се абсорбира от едната страна и се освобождава от противоположната страна, създавайки охлаждащ ефект.

Керамичен субстрат

Керамичните субстрати осигуряват електрическа изолация и механична опора за термоелектрически елементи. Те също действат като част от пътя за термичен трансфер между полупроводниковия чип и външните компоненти.

Термичен интерфейсен материал

Силиконова грес с висока топлопроводимост се нанася между контактните повърхности, за да се подобри топлопроводимостта и да се намалят загубите при пренос на топлина, причинени от повърхностни празнини.

Блок за пренос на топлина със студена страна

Студената страна използва алуминиеви или медни блокове за пренос на топлина от охладения компонент към термоелектрическия модул.

Структура за разсейване на топлината от горещата страна

Горещата страна включва алуминиев радиатор и вентилатор за отстраняване на топлината, пренесена от студената страна, и топлината, генерирана по време на работа.

Механична фиксираща структура

Индустриални винтове или епоксидна смола се използват за закрепване на вътрешни и външни компоненти, поддържайки стабилността на сглобката по време на работа.

Приложения

Благодарение на своята компактна структура и базиран на полупроводници метод за охлаждане, X-meritan Peltier Assembly е подходящ за оборудване, изискващо локално регулиране на температурата и контролиран топлопренос.

Производствен процес и контрол на качеството

Производството на X-meritan обхваща разработване на термоелектрически материали, обработка на TEC компоненти и интегриране на сглобяване.

Производствено оборудване: Пещ за потапяне на калай, машина за вибрационна въртяща се форма, машина за заваряване, фурна, мастиленоструен принтер, поялник, машина за дозиране, автоматична машина за запечатване, машина за рязане, машина за втвърдяване, оборудване за повторно запояване и напълно автоматична машина за печат.

Инспекция на монтажа

Поставяне на термоелектрически чип: Проверете позиционирането на чипа и точността на сглобяване.

Залепване на керамични субстрати: Проверете състоянието на свързване между керамични субстрати и термоелектрически компоненти.

Връзка за запояване: Проверете спойките за електрическа и механична стабилност.

Приложение на термичен интерфейс: Потвърдете покритието на термичната грес и състоянието на контактната повърхност.

Стабилност на механичната структура: Проверете здравината на закрепването и цялостната цялост на сглобката.

Окончателна проверка на ефективността

Състояние на електрическата връзка: Проверете състоянието на електрическата връзка.

Структурна съгласуваност: Проверете подравняването на компонентите и състоянието на сглобяване.

Състояние на топлопреносния път: Проверете целостта на топлопроводимия път.

Операция за охлаждане и разсейване на топлината: Потвърдете функцията за охлаждане и операцията по разсейване на топлината.

Често задавани технически въпроси

Как да монтирам сглобка на Пелтие?

Преди монтаж се уверете, че контактната повърхност е равна и чиста. Нанесете термопаста равномерно между модула и контактната повърхност. Затегнете равномерно фиксиращите винтове, за да избегнете прекомерно напрежение върху керамичния субстрат.

Горещата страна трябва да има достатъчно пространство за разсейване на топлината. Лош термичен контакт или недостатъчна способност за отделяне на топлина може да намали ефективността на охлаждане.

Коя страна е гореща и коя е студена?

Студената страна абсорбира топлина от целевия компонент, докато горещата страна освобождава топлина през радиатора и вентилатора.

По време на монтажа:

● Студената страна се свързва с компонента, който изисква охлаждане.

● Горещата страна се свързва със структурата за разсейване на топлината.

● Въздушният поток около радиатора трябва да остане безпрепятствен.

Какъв вид захранване ми трябва?

Захранването трябва да съответства на електрическите спецификации на избрания термоелектрически охлаждащ модул.

Препоръчителни съображения:

● Използвайте стабилно DC захранване.

● Съпоставете изискванията за напрежение и ток със спецификацията на TEC модула.

● Избягвайте нестабилни условия на захранване, които могат да повлияят на охлаждането.

Защо горещата ми страна не охлажда системата?

Често срещаните причини включват:

● Недостатъчен капацитет на радиатора

● Лош контакт между топлообменните повърхности

● Неравномерно нанасяне на термопаста

● Прах, блокиращ повърхността за разсейване на топлината

● Неправилен монтаж на охладителната конструкция

Горещата страна трябва непрекъснато да освобождава прехвърлената топлина. Натрупването на топлина може да намали охлаждащия ефект.

Защо да изберете X-merita

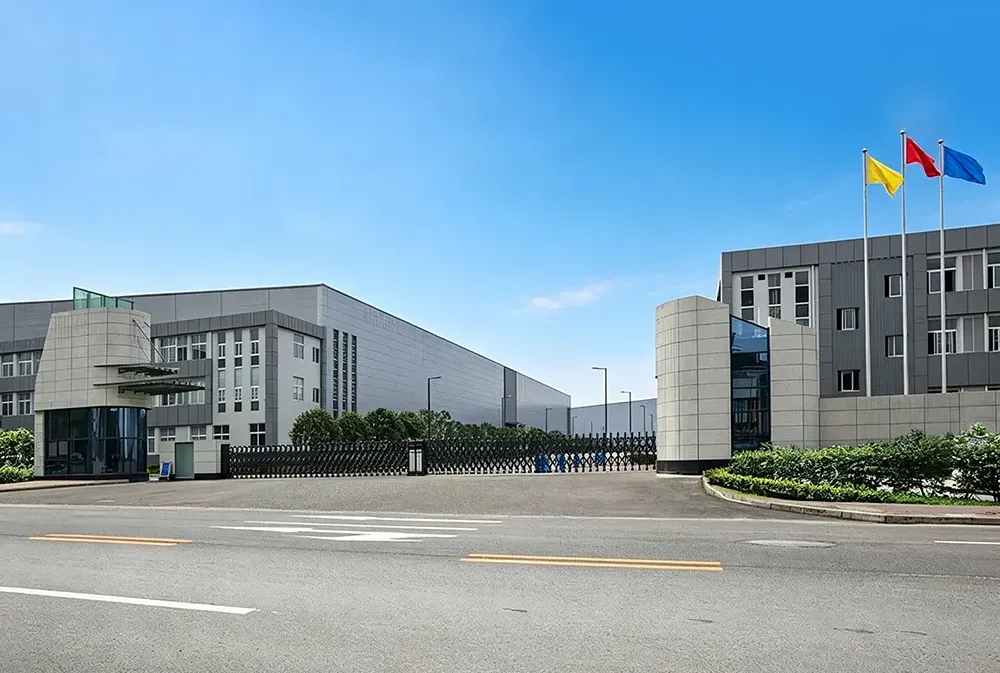

X-meritan има производствени възможности, обхващащи термоелектрически материали, TEC компоненти и интегрирани термични възли. Производствената система поддържа цялостния процес от разработването на термоелектрически материали до интегрирането на монтажа на Пелтие.

Основните производствени възможности включват:

● Разработване на термоелектрически материали: Разработвайте и обработвайте термоелектрически материали за приложения на TEC компоненти.

● Цялостно производство на сглобки: Интегриране на термоелектрически чипове, керамични субстрати, термични интерфейсни материали, блокове за пренос на топлина, радиатори и вентилатори в завършени охлаждащи модули.

● Оборудване за собствена обработка: Производствените линии са оборудвани с пещи за потапяне на калай, машини за вибрационна въртяща се форма, заваръчни машини, машини за дозиране, автоматични машини за запечатване, оборудване за запояване чрез претопяване и друго оборудване за сглобяване.

● Многоетапна проверка на качеството: Контролирайте ключови процеси, включително поставяне на чипове, свързване на керамичен субстрат, запояващи връзки, приложение на термичен интерфейс и проверки на окончателното състояние на сглобяването.

● Възможност за проектиране на топлинна структура: Разработване на структури за пренос и разсейване на топлина в съответствие с изискванията за интегриране на различно оборудване.

Производственият опит на X-meritan обхваща приложения във фиброоптична комуникация, индустриално медицинско оборудване, интелигентна автомобилна електроника, потребителска електроника и изследователски инструменти, изискващи полупроводниково охлаждане и контрол на температурата.
